Трубогиб для профильной трубы для навесов

Самодельный профилегиб за 2000 рублей: детали, конструктив, размеры и необходимые инструменты

Профилегиб нужен многим домашним мастерам. Согнуть металлические трубы для теплицы, сделать арки для навеса для автомобиля, изготовить крышу для качелей — инструменту везде найдётся применение. Вот только цена на покупной качественный профилегиб заводского изготовления «кусается». Как быть? Сделать «машинку» для гибки труб с ручным приводом из недорогих материалов по образцу от Pin008.

• Стоимость самодельного профилегиба, необходимые детали и инструмент
• Этапы изготовления профилегиба своими руками
• Полезные советы по изготовлению самоделки

Профилегиб без токарных работ: цена, детали, инструменты

Задумав сделать профилегиб своими руками, мастер задаёт себе вопросы:

• Потребуется ли токарка?
• Во сколько обойдётся самоделка?
• Не дешевле ли купить профилегиб в магазине?

Чтобы ответить на них, сразу покажем, что получилось у участника портала Pin008.

А это пример работ, выполненных профилегибом.

А это видео, где показана работа этого самодельного трубогиба для профильной трубы.

Если вас заинтересовал самодельный станок для гибки труб Pin008, то для его изготовления вам понадобятся:

• подшипниковый узел UCP 204 – 4 шт.;
• швеллер прямой 8 (высота основания полки 8 см, ширина полки 4 см) – 2 м;
• ромбический домкрат от легкового автомобиля;
• подшипник 156704 – 3 шт.;
• резьбовая шпилька М20;
• гайки М20;
• шайбы под шпильку М20;
• звездочки от велосипеда – 2 шт.;
• велосипедная цепь.

• болгарка;
• мощная дрель;
• сварочный инвертор.

Далее мы расскажем, как из этих деталей собрать самодельный профилегиб.

Изготовление станка для гибки профильных труб из металла

Работу по строительству самоделки пользователь разбил на ряд последовательных шагов:

1. Прикинул размеры профилегиба.

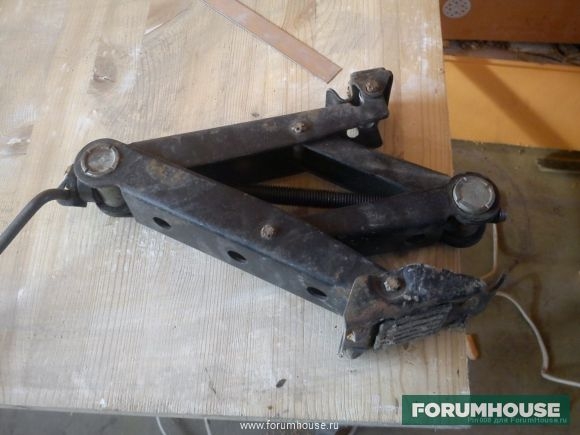

1. От автомобильного домкрата взял винтовую часть для изготовления нажимного винта.

1. Собрал корпус гибочного станка из швеллера.

1. Изготовил ролики. Ось Pin008 сделал из резьбовой шпильки М20. Для этого он разрезал её болгаркой на куски необходимой длины.

1. Этапы изготовления нажимного ролика.

1. Сборка станины профилегиба. Верхняя планка съёмная, для удобства установки нажимного ролика.

На фото ниже наглядно показано как сделать нажимной ролик для профилегиба.

Далее Pin008 изготовил контргайки. Делал он это так:

• Накрутил гайку на шпильку и законтрил её второй гайкой.
• Заготовку зажал струбциной, и распилил гайку болгаркой с тонким отрезным диском.

Конструкция в сборе.

Звездочки для цепного привода Pin008 прихватил к гайкам сваркой.

Далее Pin008 собрал профилегиб. Покрасил его и использовал по назначению.

Т.к. чертежей самоделки Pin008 не сделал, то, для уточнения размеров станка, он приложил к профилегибу рулетку.

Думаю, брать швеллер меньших размеров не стоит. Масса станины снизится и станок будет стоять неустойчиво. Делать расстояние между осями роликов меньше 300 мм тоже не следует. Иначе увеличится нагрузка на ролики, подшипники и у них лопнут обоймы. Отмечу, что ход прижимного винта настолько лёгкий, что он крутится одним пальцем.

При изготовлении самодельного профилегиба запомните, что, чем меньше осевое расстояние между роликами, тем меньший радиус заготовки гнётся на станке. Но увеличится нагрузка на ролики, а значит и подшипники. Радиус сгиба регулируется величиной опускания прижимного ролика, а она ограничена высотой центральной части станины и длиной резьбовой части нажимного винта.

Советы по изготовлению профилегиба, и как уменьшить затраты на его строительство

Эксплуатация профилегиба показала, что самоделка удалась и оптимально подходит для гнутья труб 20х20 мм. Для труб большего размера придётся вносить в конструкцию изменения — увеличивать ширину рабочей части роликов и усиливать станину. Ещё один момент — у пользователей, заинтересовавшихся самоделкой, возникло сомнение в прочности и долговечности вала, сделанного из резьбовой шпильки. Но 5 лет эксплуатации инструмента доказали, что идея работает. По словам Pin008, за всё время эксплуатации самоделки, ничего не сломалось. Единственное, что бы он сделал — отказался от двух больших шайб на нажимном ролике. Они просто не нужны.

А нажимной подшипник он взял бы большей ширины.

Важный нюанс! Нижние ролики не крутятся относительно шпильки, т.к. «намертво» зажаты с двух сторон гайками. Но сами валы крутятся во внешних обоймах — в подшипниках, находящихся в опорах станины.

Это подсказало Pin008, как удешевить конструкцию.

Для нижних роликов не покупайте новые подшипники, а поищите на автосервисах «убитые». Они всё равно не крутятся на валах. Цепь и звездочки поспрашивайте у знакомых, вдруг завалялись «ненужные и лишние» от старья. Шпильку и швеллер купите на пунктах приёма металла.

А вот val-lel, по собственному опыту, советует поискать в автосервисах выкинутые цепи привода ГРМ и звездочки распредвала от двигателя ВАЗа. Всего нужно две одинаковых звездочки и одна цепь. Даже если на звездочках есть следы износа, а цепи вытянуты, для самодельного станка, это — не имеет значения.

Присоединиться к обсуждения самодельного станка можно в теме Арочный профилегиб без токарки.

Советуем прочитать статьи:

• Самодельные козлы для распиливания дров и дровокол: чертежи, конструктив, опыт использования
• Ручной станок для гибки арматуры своими руками — самые дешевые и простые варианты самодельных арматурогибов
• Помощники в работе по металлу для домашней мастерской: циркулярная пила по металлу, дисковый отрезной станок, как распилить металл лобзиком

Источник статьи: http://www.forumhouse.ru/journal/articles/8666-samodelnyi-profilegib-za-2000-rublei-detali-konstruktiv-razmery-i-neobhodimye-instrumenty

Трубогиб для профильной трубы своими руками – схема, чертежи, видео

Мы приветствуем нашего уважаемого читателя и предлагаем Вашему вниманию статью о том, как изготовить трубогиб для профильной трубы своими руками. Если Вы любите мастерить, строите дом или обживаете усадьбу, рано или поздно возникнет необходимость собрать металлоконструкции из профильных труб, при этом иногда необходимо согнуть заготовки.

Процесс гибки трубных заготовок не слишком сложен, но для него необходимы приспособления – трубогибы. Вполне возможно изготовить приспособление для гнутья самостоятельно.

Для чего используют трубогиб

Профильная труба – пустотелый профиль квадратного, прямоугольного, овального сечения с тонкой стенкой. Профильные трубы очень широко применяют в строительстве, промышленности, добывающем комплексе, сельском хозяйстве.

Применяют квадратные и прямоугольные изделия и в быту: при монтаже металлоконструкций, для изготовления мебели, садовых построек, навесов, теплиц, оград, беседок, навесов, павильонов, пергол.

Использование именно профильной конструкции обусловлено высокими технологическими характеристиками – прочностью, жесткостью, высокой устойчивостью к смятию или скручиванию.

Одновременно сталь обладает определенной пластичностью – тонкостенные трубы можно изгибать. Но при изгибе труба может перегнуться, образовать заломы и складки – эти дефекты уменьшают прочность труб и не слишком эстетично выглядят. Поэтому для гибки применяют специальные приспособления – трубогибы.

При прокладке трубопроводов и изготовлении гнутых конструкций гибка позволяет свести к минимуму количество сварных швов и соединительных фитингов, что позволяет сэкономить немало средств.

Принцип работы

Принцип работы трубогиба – изгибание заготовок с заданным радиусом путем наматывания на форму или гибочный валик.

Профилегиб экономит время и усилия, необходимые для сгибания изделий другим способом, и позволяет получить ровный красивый изгиб без потери прочности. Параметры заготовки, изогнутой трубогибом, точно соответствуют заданным.

Конструкция профилегиба

Профилегибы бывают различных конструкций, в промышленных условиях применяют достаточно большие станки с электро- или гидроприводом; для гибки небольшого количества изделий небольших диаметров – более компактные ручные или электрические приспособления.

Классификация и виды

Трубогибы классифицируют по способу гибки и виду привода. Кроме того, трубогибы бывают универсальные и специализированные: для круглой или профильной трубы.

Сам процесс гибки бывает горячим и холодным, с заполнением внутренней части трубы наполнителем (песком или солью) или без.

Классификация устройств по типу привода

Гибочные устройства бывают ручные, гидравлические, электрические, гибридные – совмещающие формовочные элементы с гидравлическим и электрическим приводом. Существуют промышленные агрегаты для гибки толстостенных труб, в которых место изгиба нагревается индукционным способом.

Гидравлические устройства бывают ручные и стационарные, на которых можно изгибать заготовки диаметром до 75 мм. Агрегаты с электрическим приводом (электромеханические) могут гнуть трубы самых разных диаметров. Электромеханические агрегаты могут гнуть и тонкостенные трубки с хорошим качеством изгиба, без складочек и заломов (см. фото – так не должно быть).

Гибридные агрегаты стационарные, в них на части валов имеется гидравлический привод, на другой части валов – электрический.

Ручные устройства применяются либо в качестве переносных (ими пользуются поблизости от места сборки металлоконструкций), либо для гибки небольших диаметров или мягких заготовок (медь, нержавеющая сталь, пластик). В приусадебном хозяйстве или при работах в квартире применяются трубы небольших диаметров и в ограниченном количестве, поэтому в домашних условиях достаточно обзавестись ручным трубогибом.

Варианты устройств по способу изгиба труб

По способу изгибания труб прорфилегиб бывает:

• Роликовый – заготовка формуется при прохождении между тремя роликами.
• Арбалетный – заготовка изгибается при укладке в специальную форму, по внешнему виду конструкция напоминает арбалет – отсюда и название. К одному устройству обычно прилагается комплект форм для заготовок различных размеров и для различных углов и диаметров изгиба.
• Сегментный – заготовка изгибается специальным сегментом, при этом вытягиваясь вокруг сегмента.

• Рычажный – предназначен для ручной гибки тонкостенных труб.
• Пружинный – применяется для медных или пластиковых труб, в заготовку вводится пружина-кондуктор из толстой проволоки (иногда надевается сверху) и производится ручная гибка.

• Дорновый – с наполнителем (песок, соль) или дорном, устанавливаемом внутрь заготовки. Трубу наматывают на намоточный ролик, дорн или наполнитель предохраняют место изгиба от образования складок.
• Бездорновый – заготовка наматывается на гибочный ролик.

Как изготовить трубогиб для профтрубы самостоятельно

Изготовить самый простой профилегиб можно самостоятельно. Эта работа вполне по плечу домашнему мастеру. Качество самоделок практически не уступает промышленным образцам. Производительность, конечно, отличается от моделей с электрическим приводом, но ведь дом и усадьба не требуют огромного количества гнутых изделий.

Чертежи и схемы

Вне зависимости от того, как вы решили сделать трубогиб, сначала следует продумать область его применения – решить, изделия каких размеров и формы вы будете гнуть, с каким радиусом изгиба.

Для садовых конструкций и мебели радиус изгиба может составлять 2,5 сторон сечения (для круглых заготовок – 5 радиусов), а может составлять и 10-15-20 сторон (для беседок, теплиц и других крупных сооружений).

Затем начертить чертеж или схему с точными размерами. Без чертежа невозможно собрать качественный трубогиб.

Необходимые элементы конструкции

Простейший трубогиб – вырезанный из досок шаблон, набитый на основание – толстую фанеру или ОСП. Гнут прокат вручную. Толщина досок должна быть больше, чем диаметр или величина стороны заготовки – тогда гибка получается более качественной. Можно сделать шаблон из вбитых в прочное основание (желательно бетонное) стальных колышков или крючков.

Достаточно просто собрать ручной станок Вольнова для профильной заготовки. На прочной металлической пластине закрепляют ролик с радиусом, равным радиусу изгиба, и две металлических пластинки с закрепленным вторым роликом.

Конец трубы зажимается хомутом, ролик на пластинках поворачивается и изгибает заготовку. Пластины закреплены на одной оси с гибочным роликом большого диаметра, они могут вращаться.

Расстояние от большого ролика до маленького по осям равно 2,5 размеров трубы + размер трубы + радиус ролика (примерно равен половине размера трубы).

•
• Существует еще один вариант профилегиба, который можно изготовить своими руками – с тремя роликами.
•

Необходимые инструменты и материалы

Для изготовления трубогибочных вальцев, или прокатного трубогиба Вам понадобятся:

• Металлический каркас (станина) из швеллера прямоугольной формы.
• Прочная подставка, сваренная из квадратных профилей, швеллеров, уголков, или устойчивый стальной верстак.
• Три ролика с валами; ролики должны быть обточены таким образом, чтобы в них образовался паз с габаритами, равными габаритам изгибаемого профиля; валы и ролики заказывают у токаря.
• Подшипники для валов.
• Цепь.
• Лебедка.
• Струбцина.
• Уголки для направляющих.

• Болгарка с отрезными дисками.
• Сварочный аппарат, электроды.
• Краска.
• Электродрель.
• Крепления для валов.

Процесс изготовления

На подставке или верстаке закрепляют станину – к подставке приваривают, к верстаку крепят струбцинами. Приваривают направляющие. На станине закрепляют подшипники, в подшипниках – два нижних вала, на валах ролики. Валы и ролики заказывают у токаря.

На валы надевают двухрядную цепь, закрепляют посредине лебедку, закрепляют цепь. Закрепляют прижимной подвижный вал. Верхний прижимной ролик и вал передвигаются по направляющей с помощью винта.

Методы гибки труб при помощи самодельного станка

Для загиба заготовка подается на неподвижные нижние ролики и прижимается верхним роликом таким образом, чтобы она была прижата к неподвижным роликам.

Лебедку вращают, она двигается, крутит валы, прижимной ролик надавливает на заготовку в середине пролета. Пройдя этот пресс, заготовка изгибается в соответствии с заданным радиусом.

На нашем видео можно в подробностях увидеть краткую инструкцию процесса гибки:

Трубогибочные вальцы применяются для изгибания каркасов теплиц, навесов, козырьков, винтовых лестниц, детских игровых снарядов – достаточно крупных конструкций с большим радиусом изгиба.

Заключение

Изготовление трубогибочного агрегата вполне доступно своими руками. Желаем нашему постоянному читателю научиться самому гнуть трубы для гнутых металлических конструкций и изготовить удобный трубогиб. Пусть любая информация с нашего сайта Вам пригодится. Подписывайтесь на нашу рассылку, делитесь полезностями с друзьями в соцсетях.

(1

Как сделать профилегиб своими руками

При обустройстве участка или при подготовке к дачно-огородному сезону возникает необходимость в дугах из профильной трубы. Они нужны при устройстве теплицы, сборке беседки или навеса. Покупать уже гнутые дуги накладно — цена выше раза в два чем на такой же ровный прокат.

Выход — сделать своими руками, а чтобы облегчить процесс (руками это очень тяжело) надо сделать трубогиб для профильной трубы. Нужны будут швеллера или уголки, прокатные ролики и еще некоторое детали. Из инструментов — болгарка с диском по металлу, сварочный аппарата, линейка.

Конструкция профилегиба

Станок для гибки профильной трубы конструктивно отличается от обычного. Это связано во-первых, с большей устойчивостью профиля к изгибающим нагрузкам, а во-вторых, с тем, что радиус изгиба требуется обычно большой.

Потому в конструкции присутствуют три ролика. Два из них установлены стационарно, один остается подвижным. При помощи подвижного ролика и изменяется радиус кривизны.

Вообще трубогиб для профильной трубы есть двух видов: со средним подвижным роликом и с крайним (правый или левый — по желанию).

Трубогиб для профильной трубы своими руками можно сделать разных размеров

Устройство трубогиба со средним подвижным роликом

Два крайних ролика крепятся на корпусе неподвижно. Они приподняты над плоскостью основания. Для среднего ролика варится специальная П-образная станина.

В середине ее перемычки устанавливается длинный прижимной винт большого диаметра. К нижнему концу этого винта крепится третий валик (можно приварить).

Вращая этот винт валик опускается и поднимается, изменяя радиус изгиба профильной трубы.

Конструкция трубогиба для профильной трубы с подвижным средним роликом

К одному из неподвижных роликов приваривается тучка, при помощи которой труба прокатывается через станок.

Чтобы для прокатки можно было прилагать меньшие усилия, два неподвижных валика соединяются при помощи цепи.

Для эффективной передачи крутящего момента к валикам приваривают звездочки (можно от велосипеда), к ним подбирают цепь. Такой простейший механизм делает гибку профильной трубы намного проще.

С крайним подвижным валиком

В данной конструкции подвижным делают правый или левый ролик. Он двигается вместе с частью основания. Эта часть соединяется с остальной станиной при помощи мощных металлических петель.

Чертеж гибочного станка для профильной трубы с подъемной платформой

Изменять высоту можно при помощи домкрата, как показано на чертеже. Высота платформы в этом случае выбирается в зависимости от высоты домкрата. Радиус изгиба изменяется подъемом подвижной части стола.

Трубогиб для профильной трубы с подъемной площадкой

В отличие от предыдущей конструкции этот трубогиб для профильной трубы приводится в движение от центрального валика — к нему приваривают ручку. Для уменьшения требуемого усилия можно также приварить звездочку к двум неподвижным валикам и передавать крутящий момент при помощи цепи.

Какие нужны материалы и нюансы конструкций

Основание трубогиба делают из швеллера или двух сваренных уголков. Толщина полочек — не менее 3 мм, ширину полок и спинку швеллера подбирайте под имеющиеся детали. Одно правило — основание должно быть массивным и надежным.

По краям платформы можно сделать несколько отверстий. Через них можно фиксировать станок к какому-то тяжелому основанию при помощи саморезов большого диаметра. Фиксация нужна, так как при изгибе труб с толстой стенкой усилия приходится прилагать значительные и удобнее работать, если станок закреплен прочно.

Так выглядит станина в приваренными стойками для крепления подвижного ролика

Несколько слов о роликах. Они должны быть сделаны из хорошей, качественной, желательно, закаленной стали. Именно на ролики и на оси, которые их удерживают, приходится большая часть нагрузки.

Надо сказать и о форме роликов. Они не должны быть гладкими — по краям должны быть валики, которые не дадут «гулять» трубе во время проката. Только при таких условиях дуга из профильной трубы будет ровной, а не покрученной.

В идеале под каждый размер трубы нужны свои ролики. Но тогда конструкция усложняется — их надо делать съемными, продумывать надежный способ крепления. Второй вариант — сделать ролики сложной формы, такие как на фото.

Выточить несколько ступенек под разные размеры труб.

Ролики для гибки профильной трубы разной ширины

На том же фото видно, что верхняя часть станины неровная, а зубчатая. С помощью таких зубьев можно ролики переставлять на разное расстояние и таким образом тоже регулировать радиус изгиба.

В общем и целом, собирают самодельные гибочные станки для профильных труб из того, что имеется под рукой или того, что найдут/купят недорогого. Кто имеет возможность — вытачивает ролики, вставляет подшипники. У кого такой возможности нет, используют то, что есть — вплоть до втулок от велосипедных колес. В целом надо понять конструкцию и

Чтобы ролики лучше двигались, используют подшипники. Но, в принципе, для самодельного трубогиба, который будет использоваться только от случая к случаю, можно сделать просто держатели из уголка или швеллера. Сделать в них дырку, которая чуть больше по размерам чем ось, на которую будет насаживаться валик.

Это ось с надетым валиком пропустить через отверстия держателей и каким-то образом их зафиксировать (хоть наварить пару точек, которые будут стопорами). Во время работы для лучшего хода, смазывать трущиеся места густой смазкой типа Литола.

Для промышленного и полупромышленного производства это не годится, но вот для изготовления дуг для теплицы или беседки своими руками — в самый раз.

Пример выточенных валиков

Есть еще одна хитрость, которая помогает снизить требуемое усилие при изгибе профильной трубы. Использовать можно принцип увеличения передачи как в велосипеде. Использовать, кстати, можно звездочки от велосипеда.

В этом случает ручку, которой приводят в движение валики, приваривают к маленькой звездочке. Ее устанавливают где-то на корпусе. На оси валов наваривают звездочки большего размера (но зубцы с тем же шагом).

Все это соединяется подходящей цепью.

При таком устройстве передачи крутящего момента не нужен электрический привод — работать будет легко

И еще одно усовершенствование — при постоянном использовании трубогиба для профильной трубы, его имеет смысл механизировать. В этом случае ставят мотор, который работает на малых оборотах.

Порядок гибки профильной трубы на самодельных станках

За один раз получить требуемый радиус изгиба у вас вряд ли получится — слишком большое усилие требуется для этого. Вручную его создать нереально. Получают требуемый изгиб за несколько проходов:

• Сначала выставляют ролики так, чтобы получить небольшой изгиб, прокатывают трубу в одну сторону, затем вынимают из валков, разворачивают и вставляют другой стороной. Разворачивать необходимо, чтобы получить ровно изогнутую трубу.
• С тем же положении роликов протягивают ее несколько раз, до тех пор, пока кривизна уже не добавляется.
• Если требуемый радиус изгиба не достигнут, изменяют положение ролика и снова повторяют действия.

Прокатный трубогиб с электроприводом

Изменение радиуса изгиба получается постепенно, иначе на самодельном трубогибе дугу из профильной трубы не сделаешь. Что делать, если надо повторить один и тот же изгиб? Сделать градуировку — отметить на какую высоту перемещался ролик, сколько раз прокатывали в каждом положении. При повторении отличия если и будут, то незначительные.

Сложность гибки заключается в том, что нет никакой шкалы и трудно без опыта получить задуманный радиус изгиба. Рано или поздно вы его получите, но испортить при этом можно много материала.

Видео-материалы

Объяснения и фото это хорошо, но увидеть процесс сборки или работу готового агрегата намного полезнее. В первом видео запечатлен процесс сборки (сварки) ручного трубогиба для профильной трубы. Выбран вариант с подвижным средним роликом.

Второе видео о работе простого трубогиба с подвижной платформой. Этот вариант для больших сечений не пригоден, но трубу небольшого сечения вплоть до 40*40 мм он согнуть в состоянии.

Как согнуть профильную трубу без станка

Получить дугу из профильной трубы без профилегиба можно двумя способами — используя сварку и шаблон. Начнем со сварки.

Получить дугу при помощи сварки

Профильную трубу надрезают болгаркой с одной стороны. Делают их через 15-30 см в зависимости от требуемого радиуса, сечения и толщины стенки. Надрезы не должны задевать одну сторону — ту, которая будет снаружи.

Результат изгиба при помощи сварки

Подготовленную таким образом запчасть изгибают, придавая нужный изгиб. Для надежности края дуги можно зафиксировать, приварив к ним прут. Затем сваркой проходят по всем надрезам, заваривая их. И последний этап — шлифовка мест сварки и обработка антикоррозионными составами.

При помощи шаблона

Тонкостенные профилированные трубы можно гнуть вручную, используя шаблоны. Если нужна какая-то особая форма, ее можно вырезать из куска толстой фанеры или ДСП, закрепить на столе при помощи струбцин. На верстаке, где будем гнуть трубы, делают штук 8-10 отверстий. Шаблон располагают возле этих отверстий.

Процесс получения дуги из профильной трубы с использованием шаблона

На одном конце трубы отверстия повторяют, с их помощью труба крепится к верстаку. Теперь свободный конец трубы начинают плавно тянуть, формируя изгиб, повторяющий форму. Тянуть надо плавно, без рывков.

Шаблон можно сделать и на земле. В землю забиваются трубы-колышки (глубина не менее полуметра). Они формируют требуемую дугу. Для упора забиваются два дополнительных кола, которые находятся в стороне от дуги. Расстояние, на которое надо отступить в сторону, чуть больше чем ширина трубы.

Шаблон на земле

Вставив трубу, ее тянут в сторону дуги. Усилия нужны большие, работа тяжелая. Получится может только с тонкостенной цельнотянутой трубой. У шовной слишком большое сопротивление в области шва. Его вручную преодолеть очень трудно.

Трубогиб для профильной трубы своими руками: чертежи, видео

Время чтения: 7 минутНет времени?

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

В некоторых случаях возникает необходимость изогнуть профильные трубы в форму дуги. При этом потребуются специальные навыки и некоторый инструмент. Специальные приспособления помогут создать трубогиб для профильной трубы своими руками. Для таких изделий не потребуется приобретать дорогостоящие материалы и оборудование. Подробнее в материале ниже.

Вариант самодельного агрегата

Особенности трубогибов

Прежде чем начать производство трубогиба для профильной трубы своими руками, необходимо узнать для чего требуется подобное оборудование. Трубогиб представляет собой установку, которая помогает изогнуть выбранную деталь из разного материала с требуемым радиусом.

Есть разные варианты ручных конструкций, предназначенных для сгибания магистралей

Элемент может быть выполнен из стали, пластика или алюминия, а также быть профильным. Угол загиба варьируется от 0 до 180 градусов.

Полезная информация! Сделанные устройства бывают различных видов, поэтому перед их изготовлением стоит подобрать самый оптимальный вариант.

Разновидности трубогибов

Приспособления промышленного назначения могут классифицироваться по способу изгиба или типу привода.

Самодельные устройства могут делаться из недорогих и ненужных материалов

Классификация устройств по типу привода

В масштабах производства применяются различные типы станков. Помогут изготовить подходящие виды трубогибов своими руками для профильной трубы — чертежи и профессиональные схемы.

Выделяются следующие виды устройств:

• Гидравлические станки бывают стационарными или ручными. Они позволяют гнуть детали диаметром в 3-дюйма. Применяются подобные устройства на производствах. С их помощью выполняются огромные объемы работ.

Пример гидравлического прибора

• Конструкции электромеханического типа подходят для обработки любых магистралей. Возможности электроники помогают точно рассчитать угол изгиба и необходимое усилие нажатия.

Электромеханические модели позволяют работать с более сложными изделиями

• Ручные устройства применяются для сгибания изделий с небольшим диаметром.

Ручная модель с дополнительным рычагом

Полезная информация! Важно учитывать, что термическое воздействие на профильные элементы вызывает изменения во внутреннем строении материала. При этом могут уменьшаться свойства прочности. Многократные изгибы могут привести к разрушению конструкции.

Деталь можно согнуть различными вариантами. Трубогибы классифицируются по методу сгибания:

• Сегментные оснащены специальным механизмом, который позволяет протаскивать магистраль и перегибать ее под определенным углом.

Сегментное ручное гибочное устройство

• Арбалетные устройства оборудуются специальным приспособлением, которое представляет собой изгибающий элемент.

• Пружинные устройства оборудуются специальными пружинами, которые помогают гнуть изделия из пластика.

Вариант с пружинами

Полезная информация! Величина возможного угла зависит от характеристик изделия. При самостоятельных работах, стоит придерживаться минимально значения радиуса изгиба. Если согнуть на большее расстояние, то со временем такая магистраль может деформироваться.

Самостоятельное изготовление устройства

Есть множество вспомогательных материалов, рассказывающих как сделать трубогиб для профильной трубы своими руками: чертежи, видео и профессиональные схемы помогут создать качественную конструкцию.

Использование самодельной конструкции

Стоит рассмотреть простые варианты самодельного оборудования. Можно сконструировать несложный механизм с помощью шаблона и специального радиуса. Подобные технологии позволяют обрабатывать алюминиевые и стальные магистрали. Шаблон можно создать из обычных досок.

При этом подбираются детали с большим диаметром, чем трубы, которые потребуется сгибать. Подобранные доски требуется надежно закрепить, чтобы труба не могла из них выскочить. Для создания округлого желоба доски выпиливаются под необходимой формой.

Деревянное изделие крепится к прочному основанию и рядом монтируется упор для крепления обрабатываемой детали.

Чертеж прокатного агрегата

Изготовленные своими руками изделия в состоянии согнуть даже элементы с толстыми стенками. Для этого потребуется применить лебедку. При использовании профильной магистрали не применяются скосы при обработке досок. Изделие закрепляется специальными ограничивающими приспособлениями.

Использование цепной передачи

Из древесины также возможно создать прокатный вариант трубогиба, но для этого понадобятся специальные ролики из полиуретана или подшипников. Для изделий из более мягких материалов можно смастерить деревянные агрегаты для сгибания, а для более жестких магистралей потребуются детали из металла.

Необходимые для монтажа детали

Полезная информация! При самостоятельном выполнении станка отдельные детали выполняются из металла. Перед монтажом стоит рассчитать прочность обрабатываемых деталей и качество материала изготовления, чтобы конструкция выдержала их обработку.

Гидравлический трубогиб своими руками для профильной трубы: чертежи и особенности схем

Особого внимания требует создание гидравлической конструкции. Чтобы выполнить подобную установку понадобится швеллер, домкрат со специальным приводом, ролики и башмак. Необходимо подобрать листы из металла, толщина которых более 3 мм.

С применением сварочных агрегатов из прочного швеллерного элемента выполняется система в форме прямоугольника. Ее высота должна быть такой же, как и у домкрата. Данный элемент должен исполнять роль толкателя. Важно подобрать качественные ролики для точного обхвата выбранных труб.

Самодельная гидравлическая установка

Подобный гидравлический агрегат имеет множество преимуществ. Это простота при изготовлении и невысокая стоимость вспомогательных моделей. С помощью подобной установки можно сгибать любые трубы даже в холодном состоянии. Подробно покажет, как сделать трубогиб своими руками для профильной трубы, видео ниже.

Чертеж гидравлической установки с использованием домкрата

Полезная информация! Профильная труба с сечением в форме квадрата будет легче сгибаться поблизости к концам магистрали.

Видео: пример самостоятельно изготовленного гидравлического трубогиба

Прокатный ручной самодельный трубогиб для профильной трубы своими руками: видео и схемы

Выбранный элемент обрабатывается на прокатном станке определенным образом. Деталь устанавливается на ролики и крепится в нужной позиции. При движении рукоятки двигается цепь и перемещает валы. В результате профильная труба гнется в заданном и нужном направлении.

Прокатный механизм на станине

Для создания прокатного агрегата потребуется выполнить следующие действия:

• Вытачиваются обоймы и специальные ролики для подшипникового механизма. Если есть чертежи, то можно заказать подобную работу специалисту.

Ролики делаются на обычном на токарном станке

• В агрегате монтируется три вала.
• Изготавливается конструкция винтового механизма. Из швеллера делается полка. В ней проделываются отверстия под крепеж валов, а также нарезается резьба для регулировки прижимного вала.

Устройство прокатного агрегата

• Все элементы собираются при помощи сварочного аппарата.
• Конструкция с прижимным валом монтируется на специальных пружинах. Боковые валы крепятся с помощью цепи. Также приваривается рукоятка ,отвечающая за вращение.
• Устанавливается домкрат, который позволяет контролировать прижимное усилие.

Конструкция в разрезе

Полезная информация! Для создания прокатной конструкции своими руками требуются специальные расчеты, а также подробные чертежи. Не стоит создавать агрегат без специальной документации.

Трубогибы для профильных труб можно создать собственными силами. Для несложных работ подойдут приспособления из дерева. Если гибка труб является основной деятельностью, то потребуется более мощный станок.

Можно сделать качественный прибор из ненужных материалов

Видео: советы по изготовлению ручного агрегата

Самодельный трубогиб для профильной трубы

Промышленные образцы трубогибов имеют достаточное количество отличий от подобных устройств, созданных кустарным способом. Для приобретения доступны компактные модели этого оборудования, дополненные ручными приводами, если предполагается работа с профильной трубой малого размера. Что касается более серьезной работы, когда предполагается гибка труб от 3-х дюймов, применяют станки с гидроприводом. Промышленный инструмент рассматриваемого вида актуален только в случае соответствующей масштабности работ, то есть в качестве домашнего оборудования он вряд ли подойдет.

Производство трубогибов промышленным способом – это выпуск двух модификаций устройств, где одни создаются в мобильном исполнении, доступные для переноски, а другие – в стационарном. Большим комфортом применения отличаются трубогибы, подключаемые к электричеству. Они обеспечивают нужный радиус сгиба в соответствии с определенным углом без деформации профиля.

Если вы планируете проведение работ по сгибанию труб у себя дома, то надо учитывать определенные нюансы:

• инструмент в ручном исполнении оснащается пружинным элементом, с помощью которого и производится изменение конфигурации трубы;
• сегментный инструмент дает возможность осуществлять гибку трубы за счет ее растяжки вокруг сегмента используемого оборудования;
• дорновый инструмент позволяет гнуть только тонкостенные трубы на достаточно незначительный радиус посредством специальных направляющих.

Как сделать самостоятельно станок для гибки труб

Чтобы сделать станок для гибки профильной трубы своими руками необходимо помнить о тому, что конечное изделие должно отличаться предельной простотой и выполняло свою функцию.

1-й способ

Чтобы сделать и пользоваться гибочным станком для профильной трубы необходимо подготовить два куска швеллера, два обрезка пальцев, являющихся частью гусениц трактора, и четыре уголка.

Чтобы согнуть заготовку понадобится домкрат, способный развивать усилие в 5 тонн и более.

При этом потребуется его модернизация за счет установки на выдвижном штоке стальной платформы, для изготовления которой можно использовать выработанный шкив, имеющей ширину «ручейка» сопоставимую с профилем трубы.

В данном случае обустройство гидравлического привода предполагает отрезание половины шкива и высверливание в нем посадочного места под шток домкрата.

Станина будущего станка собирается из уголков, закрепленных на стальной плите посредством сварки. Всего используется четыре уголка, имеющих полку от 60 до 80 мм, на верхних концах которых фиксируют с помощью сварки два швеллера. Для регулировки угла загиба предусматривается необходимость наличия симметричных отверстий в стенках швеллеров, которые требуется высверлить.

Чтобы привести готовый станок в исходное для работы положение, достаточно:

• в полученные в швеллерах отверстия вставить оси (пальцы) и закрепить на них ролики в качестве упоров для заготовки;
• поднять платформу домкрата до того уровня, чтобы в образовавшийся промежуток могла пройти заготовка;
• установить заготовку в станок для профильной трубы и создать требуемый изгиб с помощью домкрата, используя его функциональность.

2-й способ

Самодельный трубогиб для профильной трубы на основе проката подразумевает, что заготовка будет уложена на боковые ролики, а сверху прижата третьим. После фиксации трубы в этом положении останется только привести посредством цепной передачи в движение валы для достижения нужного изгиба.

Чтобы сделать станок для прокатки профильной трубы потребуется:

• изготовить ролики и обоймы для размещения подшипников, что может быть достигнуто за счет обращения к услугам профессионального токаря. Всего конструкцией создаваемого устройство предусмотрено наличие трех валов, где один крепится на пружинах, а другие фиксируются в боковинах рамы;
• подготовить полку. Для этого понадобится швеллер (50 мм), из которого надо будет собрать прямоугольник 100 на 30 см. Затем в собранной полке следует проделать отверстия под валы и нарезать резьбу, необходимую для реализации возможности изменять силу воздействия прижимного вала;
• посредством сварки собрать конструкцию из имеющихся деталей;
• полку подвесить на пружины, а боковые валы соединить цепью посредством звездочек, приварив на один из валов рукоятку;
• установить домкрат таким образом, чтобы его использование позволяло изменять силу прижатия.

Внимание! Проблематично изготовить функциональный прокаточный трубогиб без соответствующих расчетов и чертежей. При этом не все обладают необходимыми для этого знаниями, поэтому лучше всего воспользоваться готовой документацией.

Самостоятельное изготовление трубогиба для профиля – это вполне реализуемая задача, которая должна соотноситься с определенными целями. Если вы планируете проведение таких работ лишь как разовое мероприятие, то можно собрать деревянную конструкцию, которая вполне способна выдержать короткий срок эксплуатации. В противном случае, когда предполагается изготовление труб с тем или иным изгибом на постоянной основе, желательно обзавестись стационарным агрегатом более сложной и надежной конструкции.

Чтобы собрать стационарное устройство, востребованное для изгиба труб, необходимо сделать следующее:

• смонтировать металлический каркас, соединив его элементы с помощью болтов и сварки;
• установить оси и валы на них в соответствии с имеющимся чертежом, соблюдая уровни размещения: два выше третьего;
• собрать цепную передачу, используемую для приведения станка в действие, для чего понадобится не только цепь, которую можно позаимствовать, например, со старого мотоцикла, но и три шестерни;
• закрепить на одном из валов ручку.

Чертежи трубогиба профильного

Самодельный трубогибочный станок прокатного типа

Спецификация-пояснение к схеме:

1. Деревянная плита;
2. Швеллер;
3. Болт;
4. Уголок;
5. Специальный сухарь;
6. Прижимной ролик;
7. Ручка;
8. Хомут;
9. Направляющий ролик;
10. Крепежные болты уголков.

Простейший трубогиб из домкрата арбалетного типа

Здесь:

Сборка простого трубогиба

• Следуя нижеприведенной инструкции, можно изготовить трубогиб для профильной трубы своими руками для сечение от 10×10 до 25×25 мм под углом до 180 градусов.
• Предлагаемая конструкция отличается простотой, а для ее изготовления понадобится следующий набор материалов:

• крепежная планка;
• квадратный профиль, необходимый для изготовления ручки вращения;
• два ролика, где диаметр первого – 65 мм, а второго – 173 мм;
• ось, оснащенную в торцевой части резьбой М14;
• гайка М16, шайба С

Для изготовления крепежной планки может быть использован металл толщиной от 7 мм. В этом элементе конструкции необходимо высверлить отверстие (30 мм) для установки оси под ролик, 4 гнезда (8 мм) под шпильки М6 и отверстия под болты.

Квадратный профиль (36×36 мм, толщина стенок 4 мм) подойдет для изготовления ручки, приводящей в движение станок. Для крепления этого элемента в качестве рычага к его внутреннему торцу надо приварить две пластины и сделать в них отверстия (30 мм), ориентируясь на болты, которые фиксируют ролики.

Сборка трубогиба производится с соблюдением следующего порядка действий:

1. Крепежная планка закрепляется на верстаке посредством болтов М8. При этом следует обеспечить устойчивость верстака с целью исключить вероятность его сдвигов во время работы по сгибанию заготовки.
2. На ось вращения, закрепленную в крепежной планке, монтируется большой ролик, фиксируемый гайкой.
3. Устанавливается и закрепляется ось, удерживающая малый ролик.
4. Размещаются на свои местах шпильки М6, необходимые для удержания части профиля при работе с ним. На шпильки насаживаются крепежные пластины, соотносящиеся с размером профиля.

В дальнейшем процесс сгиба профтрубы предполагает, что сначала будет отведена в левое положение до упора ручка трубогиба, затем установят в нужном положении заготовку, изгиб которой обеспечит работа станка, приводимого в движение рычагом.

Заключение

Так как сделать трубогиб для профильной трубы достаточно сложно, мы представили 3 разных варианта его изготовления. Один из них должен подойти.

После того как сделаете трубогиб своими руками присылайте его нам на почту с описанием работы и мы разместим его на сайте.

Источник статьи: http://stankidarom.ru/oborudovanie/trubogib-dlya-profilnoj-truby-svoimi-rukami-shema-chertezhi-video.html
