Отопление теплицы: способы обогреть теплицу зимой и ранней весной

Дорога ложка к обеду, а зеленый огурчик – к новому году. Такое дополнение к русской пословице не вызывает споров. Никакая консервация не способна заменить овощи, выращенные в собственной теплице.

Однако, одного лишь желания создать на участке «овощной островок» недостаточно. Отопление теплицы зимой – вот главный камень преткновения, вызывающий трудности у новичков.

Какой способ обогрева прост в исполнении и не слишком дорог? Какие технические новинки используют владельцы теплиц для выращивания рассады, овощей и цветов? Каковы их плюсы и минусы? На все эти вопросы мы дадим ответы в нашем обзоре.

Виды и способы устройства отопления в теплицах

Все способы обогрева теплиц можно разделить на вспомогательные и основные. К вспомогательным относятся солнечное излучение и биотопливо. Про энергию солнечных лучей, создающих парниковый эффект, знают все. Использование биотоплива следует рассмотреть более подробно.

Разложение органики сопровождается выделением большого количества тепла. Зная об этом, опытные тепличники в холодный период года закладывают под грядки конский, коровий или свиной навоз. Для замедления скорости разложения его смешивают с соломой или древесными опилками. Сверху самодельный «биоаккумулятор» засыпают плодородной почвой и высаживают растения.

Экономичные и экологичные способы обогрева солнцем и биомассой имеют свои недостатки. Ранней весной энергии солнечных лучей недостаточно для полноценного прогрева теплицы. Биотопливо начинает «работать» только при достаточно высокой температуре, которую должен создать другой источник тепла. Этими причинами и объясняется их вспомогательный статус.

Основные источники отопления теплиц

Эффективный обогрев теплицы из поликарбоната может быть создан несколькими способами:

• Печью, работающей на твердом топливе;

• Солнечным жидкостным коллектором.

Печное отопление

Обогрев теплицы печью – «дедовский» способ поддержания плюсовой температуры. Несмотря на солидный возраст, он до сих пор актуален. Идея метода заключается в прокладке от печи, заглубленной в грунте, длинного канала, по которому движутся горячие газы. Они прогревают почву, а раскаленный корпус печки излучает тепло в воздух.

Преимуществ у данного метода несколько:

• Невысокая цена и доступность твердого топлива;

• Минимальные расходы на обслуживание.

Недостатки у печного обогрева тоже есть:

• Процесс не поддается автоматизации;

• Почва прогревается на узком участке вдоль дымового канала.

Современный вариант отопления теплиц твердым топливом – канадская печь Булерьян. В ее топке процесс сгорания дров идет медленно. Благодаря этому снижается частота закладки топлива (2 раза в сутки), а тепловая отдача становится равномерной.

Газовый котел

Этот теплогенератор используется в зимних теплицах очень часто. Существует два способа передачи тепла от газовых котлов:

• Канальный (принцип «теплого пола»).

Первый вариант реализуется путем установки вдоль стенок теплицы греющих регистров – стальных или алюминиевых радиаторов. Тепло от них циркулирует в помещении, согревая почву, растения и создает необходимый для их жизни воздухообмен.

Второй способ поймут все, кто сталкивался с монтажом теплого пола в своем доме. Газовый котел в этом случае подключается к системе пластиковых труб, уложенных по всей площади пола теплицы. Снизу трубы изолируют плотным пенополистиролом. Сверху на них насыпают слой песка и плодородной почвы.

Мягкое тепло от воды, циркулирующей по трубам, согревает корни растений и воздух над ними на высоту до 1,5 метров. Энергия в этом случае расходуется более экономно и эффективно, чем при радиаторном способе.

Два рассмотренных нами варианта обогрева газовым котлом с точки зрения комфорта эксплуатации равноценны. Автоматика поддерживает необходимый температурный режим круглые сутки, не требуя вмешательства человека.

Электрический кабельный обогрев

Достаточно новый способ обогрева почвы. Работает по принципу «теплого пола». Монтаж греющего электрокабеля схож с установкой жидкостной системы грунтового отопления, работающей от газового котла.

К плюсам данного способа обогрева можно отнести:

• небольшие затраты на инсталляцию;

• автоматический контроль температуры;

• равномерное распределение тепла по поверхности почвы.

Суммарная рекомендуемая мощность кабеля для обогрева грунта невелика (от 75 до 120 Вт на 1м2). Это значит, что нагрузка на электросеть от небольшой теплицы (площадью до 24 м2) не превышает 3 кВт и не требует прокладки мощного питающего кабеля.

Следует отметить, что в сильные морозы электрокабель может не справиться с обогревом оранжереи. Большие теплопотери через стеклянные стены требуют установки дополнительного источника тепла – твердотопливной печи Булерьян или газового котла.

Инфракрасный обогрев

Используя те же виды энергии (электрическую и газовую) этот вид обогревателей передает ее растениям не путем циркуляции нагретого воздуха или воды. Основная часть тепла достигает грунт и растения мгновенно. Его несут инфракрасные лучи.

Излучатели размещают под потолком теплицы или монтируют на каркас стен. Вариант с электрическими инфракрасными панелями подходит для частных зимних теплиц небольшой площади (12-25 м2). Если вам захочется поставить их в более просторном помещении, то могут возникнуть проблемы с подачей электроэнергии. Десяток панелей мощностью по 1,5 кВт каждая создадут большую нагрузку на сеть. Без прокладки мощного кабеля полноценно использовать их не удастся.

ИК-излучатели с газовыми горелками в этом смысле лучше. Их общая мощность ничем не ограничена. Для стабильной работы достаточно наличия газовой сети или баллонного газа.

Преимущества инфракрасного отопления:

• Достигается равномерный обогрев помещения.

• Воздух не пересушивается.

• Подавляется рост опасных вирусов и бактерий.

• Создаются оптимальные условия для развития растений.

• Уменьшается циркуляция пыли.

Тепловые пушки

Несмотря на свое грозное название, эти установки являются обычными тепловентиляторами, подающими нагретый воздух в теплицу.

В зависимости от вида используемой энергии тепловые пушки делятся на электрические, газовые и жидкотопливные (дизельные, масляные, бензиновые). По способу передачи тепла выделяют устройства прямого и непрямого нагрева.

Тепловые пушки прямого нагрева работают от электричества. Вентилятор продувает нагретую спираль, направляя поток воздуха в помещение теплицы. Непрямой нагрев применяется в установках, сжигающих солярку или отработанное моторное масло.

Поскольку при сгорании природного газа образуется минимум сажи и копоти, то газовые тепловые пушки, как и электрические, работают по прямоточной схеме.

Зимняя теплица с отоплением только тепловыми пушками – явление редкое. Причина заключается в большом энергопотреблении. В отзывах владельцев оранжерей на этот факт обращается особое внимание.

Поэтому на практике эти генераторы тепла используют в качестве резервных. Включают тепловые пушки в сильные морозы и при аварийной поломке основной системы обогрева.

Тепловой насос

Обогрев растений теплом, накопленным за лето грунтом или водоемом – не слишком распространенная тема. Главная причина — высокая стоимость теплового насоса и его монтажа.

Если же у владельца нашлись средства для покупки такого оборудования, то его используют комплексно: для отопления дома и обогрева теплицы.

Тепловой насос включают в жидкостную систему подпочвенного обогрева. Для снабжения радиаторов горячей водой он не подходит.

Работая от низкопотенциального грунтового тепла, он не может нагреть воду до высокой температуры. В качестве основного источника энергии его используют весной. В зимних теплицах тепловой насос работает в паре с более мощными генераторами тепла: газовыми котлами или печами медленного горения.

Солнечный коллектор

Скажем сразу, что фотоэлектрическими панелями (солнечной батареей) обогреть теплицу невозможно. Главная задача этого оборудования – выработка электричества. Поэтому на практике используется другой вид оборудования, работающего от лучистой энергии — солнечный коллектор.

Принцип его действия заключается в нагреве воды, прокачиваемой по вакуумным трубкам, уложенным внутри остекленной панели. Вода в них прогревается до высокой температуры и отводится в многотрубную магистраль, уложенную под почвой.

В солнечный день, независимо от температуры окружающего воздуха, гелиоколлектор обеспечивает теплом помещение оранжереи. В темное время суток приходится включать другой источник энергии – газовый котел, печь на твердом топливе или тепловой насос.

Схема совместной работы солнечного коллектора и теплового насоса в теплице:

• Бак, аккумулирующий тепло

• Циркуляционная насосная установка

• Контур почвенного подогрева

• Датчик температуры и влажности почвы

• Автоматические запорные краны

Как видно из схемы, работа гелиоустановки в паре с тепловым насосом полностью автоматизирована. Благодаря этому в теплице поддерживается заданная температура и влажность.

Рейтинг вариантов тепличного отопления

В завершение сделаем сравнительный анализ рассмотренных вариантов обогрева теплиц.

Проще всего организуется отопление с помощью газовых котлов и печей, работающих на твердом топливе. Газовые установки легко поддаются автоматизации и без вспомогательных источников тепла создают комфортный микроклимат для растений.

Печи Булерьян не слишком удобны в эксплуатации (необходимость периодической ручной загрузки дров). Их главные достоинства – низкая стоимость топлива и высокая теплоотдача.

На второе место можно поставить инфракрасные излучатели, системы кабельного подогрева и солнечные коллекторы. Они относительно недороги, просты в монтаже и работают в автоматическом режиме. Однако, по стоимости энергии, затрачиваемой на выработку единицы тепла, они существенно уступают газу и дровам.

Тепловые пушки занимают третью ступеньку нашего рейтинга. Они просты в обслуживании, могут функционировать в автоматическом режиме, но не экономичны. Тепловые насосы находятся в этой же нише. Несмотря на минимальную стоимость энергии, цена этих установок велика и окупается очень долго (8-12 лет).

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник статьи: http://ogorod.mirtesen.ru/blog/43735179410/Otoplenie-teplitsyi:-sposobyi-obogret-teplitsu-zimoy-i-ranney-ve

Лучшая теплица-автомат из поликарбоната

Теплицу участника нашего портала с ником KosGov многие называют лучшим решением из всего, что есть в русскоязычном интернете с точки зрения технической грамотности. Эта солнечная теплица задумывалась как пассивная, но со временем стала активной. В этой статье мы расскажем о конструкции и принципе работы этого удивительного сооружения.

• Конструкция теплицы
• Их чего сделан теплоаккумулятор для теплицы
• Как устроена циркуляция воздуха в теплице
• Когда делается высадка рассады

Как правильно сделать теплицу из поликарбоната

Размеры теплицы 4х6 метров. Северная сторона утеплена, угол наклона южного ската – 53 градуса.

Каркас сварен из квадратного профиля 40х40мм, сечение промежуточных элементов такой же трубы — 20*х20 мм. Толщина поликарбоната – 6 мм. Больших природных катаклизмов пока не было, но стандартный град теплица пережила без единого повреждения.

Пирог утепления северной стены: 10 мм OSB, 100 мм минеральная вата, ветрозащита, крашеный профильный лист.

Уклон почвы в теплице не делался, и хозяин теплицы очень сомневается в том, что он необходим.

Теплица сразу задумывалась не как круглогодичная, а для длительного использования. Зимой световой день слишком короткий для нормального развития и роста растений, а температура воздуха в феврале-марте в регионе, где живет наш пользователь, стабильно опускается до -25 градусов и ниже.

Круглогодично выращивать овощи в таких условиях можно только в отапливаемой теплице с освещением, но это KosGov посчитал избыточным. Его задачей было построить теплицу, которая умела бы накапливать тепло днем и отдавать его ночью.

Бочки как аккумуляторы тепла

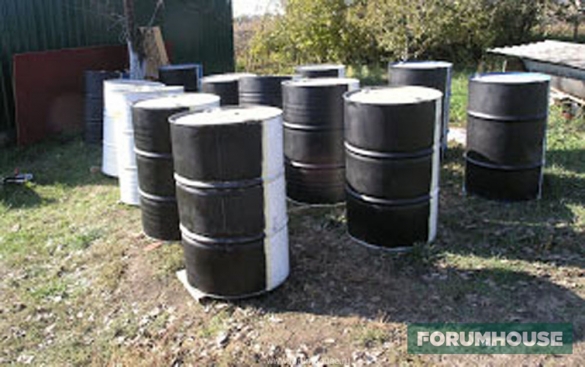

В теплице установлено 15 черных бочек металлических бочек, в которые разлито три тонны воды. Совокупная емкость этого теплоаккумулятора — 12,5 МДж/К

Бочки установлены таким образом, что летом они по максимуму скрыты в тени козырька теплицы (но тень падает только на бочки, на растения – нет). Зимой тень на бочки не падает, они весь день под прямыми солнечными лучами – конечно, когда на небе есть солнце.

Поэтому летом бочки всегда прохладные и охлаждают теплицу, а зимой, наоборот, нагреваются и обогревают ее.

Воду из бочек наш участник ни разу не сливал, и вода в них не замерзала, даже когда на улице было -30 градусов.

По подсчетам KosGov , на квадратный метр его теплицы приходится 116 литров воды, что, согласно подсчетам Мичиганского университета, подходит для теплиц продленного периода вегетации. (Для круглогодичного использования необходима норма в 200 л/м 2) .

Подземные воздуховоды

В грунте теплицы на глубине 50 сантиметров KosGov закопал в грунт воздуховоды. Это дренажные трубы диаметром 10 см. Через них, благодаря канальным вентиляторам, днем и ночью, зимой и летом по определенному алгоритму циркулирует воздух.

Циркуляция начинается, как только температура воздуха в теплице и температура грунта перестают быть одинаковыми.

Воздух забирается в нижней части южной стены, идет через присоединенные воздуховоды в полиэтиленовую бочку, на которой стоит канальный вентилятор, и дальше – в вертикальный воздуховод.

Когда циркуляция не работает, воздух в нижней части теплицы холоднее, чем в верхней. До ее запуска в ноябре, когда температура воздуха на улице поднялась до +15, под коньком теплицы было +63 градуса.

Но уже через несколько минут циркуляции воздух под коньком теплицы на 1-2 градуса ниже, чем в ее средней части.

Эффективность работы воздуховодов хорошо видна на следующем графике.

Здесь наглядно представлены результаты работы теплицы в декабре – погода в этом месяце постоянно была хмурой, солнечные дни выпадали крайне редко.

Из графика понятно, что в те редкие дни, когда светило солнце, температура грунта нагревалась приблизительно на 3 градуса, а в пасмурные дни, без поступления тепла от солнечно радиации, понижалась.

Четко видно, как в пасмурные дни работает циркуляция через грунт, пытаясь удержать разницу температур воздуха в теплице и грунта.

Через пару лет эксплуатации KosGov пришел к выводу, что закапывать дренажные трубы, которые служат воздуховодами, нужно было глубже, тогда и накопление, и отдача энергии будут проходить по максимуму.

Сейчас он считает, что наилучшим вариантом будет закапывать воздуховоды послойно, на двух уровнях: верхний уровень на глубине 50 см, нижний – на глубине 1 метр.

Можно сделать вентилятор отдельно для каждого воздуховода, а можно объединить их в один стояк с одним вентилятором, но тогда важно, чтобы площадь сечений воздуховодов равнялась площади сечения стояка.

Это обеспечит равенство скоростей потока воздуха в стояке и в подземных воздуховодах, а значит, не будут увеличиваться потери на сопротивление воздуха, что позволит использовать более простые вентиляторы.

Также в теплице установлены вытяжной вентилятор и распрыскиватели туманообразования. Распрыскиватели были поставлены, как лучший и единственно эффективный инструмент борьбы с постоянной летней жарой в +40 градусов.

Слово «проветривание» в летнее время, когда в тени + 39 С, вызывает у меня истерический смех.

Как организовано отопление теплицы

Эта теплица во многом – инженерно-технический эксперимент, и ее автор сознательно, в научных целях отказался от отопления. Единственное: в марте-апреле, в период высаживания рассады, он подключает электрический калорифер. Прибор срабатывает, когда температура в теплице опускается до +9 градусов.

Как организуются посадки

Зеленные культуры наш пользователь высевает в декабре, а первый урожай собирает в конце марта–начале апреля. В это же время он обычно высаживает в теплицу рассаду, которую выращивает дома из-за удаленности от дачи.

В теплице сделаны высокие грядки-короба. Вот как там все колосилось и ломилось от урожая даже в ноябре.

Подводим итоги

С моей практической точки зрения теплица оправдывает мои ожидания.

На графике представлены результаты накопления тепла в грунте, которые собирались в течение девяти месяцев.

А вот данные по расходу электроэнергии, потребленной за это время двумя вентиляторами:

Месяц	кВт*ч
Апрель	63
Май	77
Июнь	68
Июль	71
Август	64
Сентябрь	58
Октябрь	33
Ноябрь	18
Декабрь	7

Фактическая производительность двух вентиляторов составляет 1289 м3/час, потребляемая мощность 230 Вт.

Как мы видим, чтобы охладить теплицу в июле, на работу было потрачено в 3,6 раз меньше энергии, чем потребовалось для охлаждения теплицы.

На FORUMHOUSE можно подробнее прочитать о том, как работает теплица с подземными воздуховодами, о том, как должна быть устроена теплица с беззатратным поливом и обогревом, узнать, как построить теплицу-автомат, в которой все агротехнические мероприятия осуществляются автоматически.

Предлагаем почитать статью про теплицу, сделанную по мотивам Курдюмова, и еще одну, про то, как организовать освещение зимней теплицы. Посмотрите наше видео про теплицу с электроприводом, в которой форточки открываются и закрываются строго в определенное время.
