Теплица шатер своими руками

Конструкции теплиц шатрового типа

Авторизация на сайте

Вот например, два варианта теплиц шатрового типа.

Первый — с единой центральной и четырьмя периферийными стойками. Их можно сделать из любого подходящего материала — вполне подойдут деревянные шесты или жерди, стальные или асбоцементные трубы. Под каждую из стоек придется соорудить простейший фундамент. Для этого нужно лишь ручным буром выбрать лунку диаметром 0,35 м и глубиной 0,7-0,8 м, заложить в нее свернутый трубой рубероид и заполнить эту импровизированную опалубку бетонной смесью. Пока бетон не схватился, в него закладывают арматурный пруток таким образом, чтобы на поверхности осталось около 100 мм — это будет фиксатор при установке стоек.

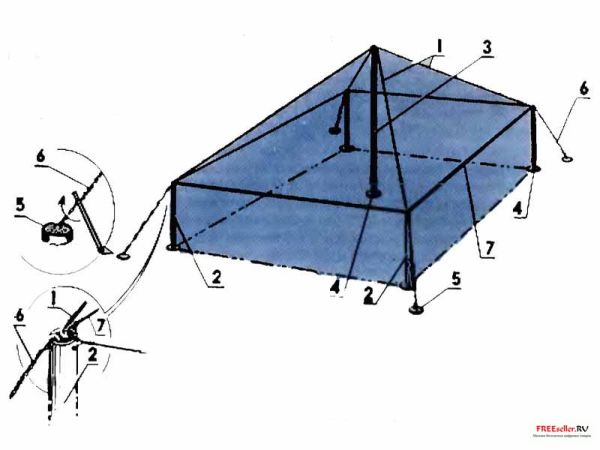

Рис.1. Каркас теплицы шатрового типа:
1 — элементы каркаса, диагональные, 2 — стойки периферийные, 3 — стойка центральная, 4 — блок фундаментный, 5 — якорь, 6 — тандер проволочный, 7 — элементы каркаса, периферийные.

Такие же фундаментные столбики-якоря закладываются в местах, где будут крепиться оттяжки шатровой теплицы. Единственное отличие — вместо арматурного прутка в бетон закладывается петля из стальной проволоки диаметром около 6 мм.

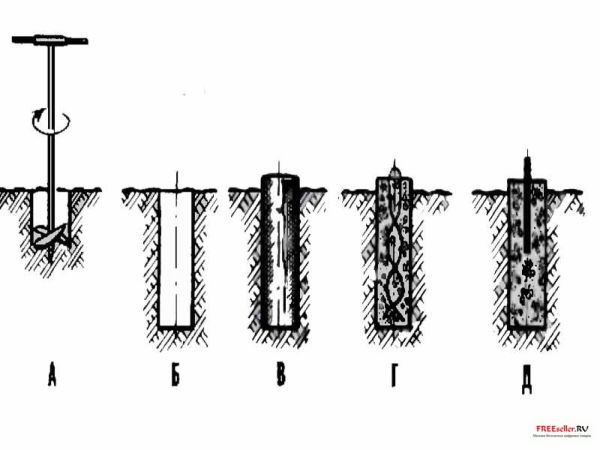

Рис.2. Стадии изготовления якорного и фундаментного блоков:
А — выборка грунта ручным буром,
Б — лунка, готовая к заполнению бетоном,
В — установка опалубки из рубероида,
Г — заполнение опалубки бетоном и установка проволочной петли (под якорный блок)
Д — заполнение опалубки бетоном и установка стального штыря (пол фундаментный блок).

На верхних частях стоек необходимо предусмотреть проушины для крепления оттяжек — на стойках из стальных труб приварить скобы из арматурного прутка диаметром 6 мм или, что проще, просверлить несколько отверстий. Для деревянных или асбоцементных стоек придется сделать хомут из стальной полосы с приваренными к нему скобами из арматурного прутка.

Готовые стойки устанавливаются на фундаментные столбики, и на них закрепляются гибкие части каркаса (перекрытия) — для этого понадобятся стальная проволока, трос, капроновый канат или даже сложенный в несколько раз крепкий синтетический шпагат. Заделка их на стойках должна быть очень надежной поскольку нагрузка на них весьма значительная.

Оттяжки — из того же материала, что идет на перекрытия. Нужно только предусмотреть механизм, с помощью которого производится натягивание «шатра». Конечно, лучше всего делать это с помощью тендеров — винтовых устройств. В простейшем случае такой тандер представляет собой болт с гайкой, на котором крепится пара проушин, согнутых из стальной полосы. Еще проще натяжное устройство из проволоки — между стойкой и якорем натягивают не меньше четырех прядей проволоки, после чего между ними пропускают подходящий вороток и закручивают с его помощью импровизированный тандер Точно так же можно сделать тандер и из капронового каната или синтетического шпагата, следует только после закрутки надежно зафиксировать вороток.

Рис.3. Каркас квадратной теплицы, обтянутый сеткой из шпагата черед укладыванием пленки.

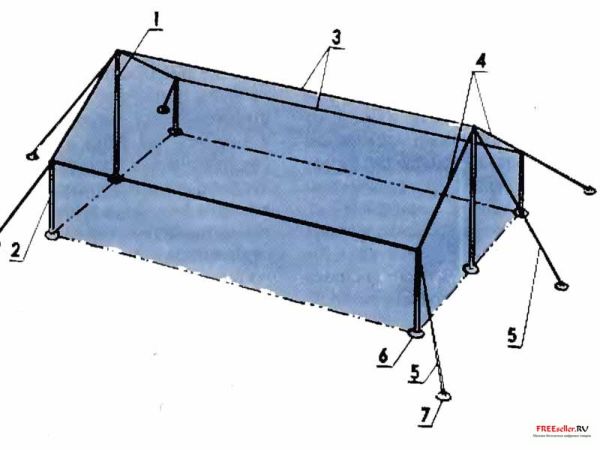

Рис.4. Каркас прямоугольной теплицы шатрового типа:
1- стойка центральная, 2 стойка периферийная, 3 — элементы каркаса, продольные, 4 — элементы каркаса поперечные, 5 — тандеры проволочные; 6 — блок фундаментный, 7 — блок якорный.

Рис. 5. Каркас прямоугольной теплицы, обтянутый сеткой из шпагата.

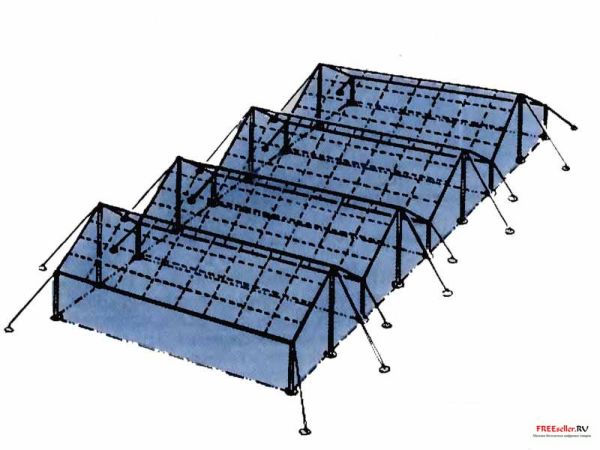

Рис.6. Тепличное поле, собранное из прямоугольных теплиц шатрового типа.

Теперь нужно позаботиться о «стропилах» и «обрешетке» гибкой крыши. Наилучший материал для этого — синтетический шпагат, с помощью него на скатах крыши натягивается своего рода сетка, на которую будет опираться полиэтиленовая пленка.

Полотнища пленки склеиваются между собой широкой клейкой лентой, которая не только связывает их воедино, но и значительно упрочняет прозрачную кровлю

В завершение строительства полиэтиленовое покрытие закрепляется сеткой из шпагата натянутой поверх пленки. Кстати, последняя послужит достаточно долго, если демонтировать ее в конце лета. Сделать это будет нетрудно, поскольку пленка зафиксирована на каркасе лишь веревочной сеткой.

Если для участка нужна теплица побольше, то можно воспользоваться второй конструкцией, отличающейся от первой не только размерами, но и отсутствием центральной стойки. Все конструктивные элементы этой теплицы, равно как и методика ее монтажа, не отличаются от описанных выше.

Нужно отметить, что шатровые теплицы легко объединяются, образуя целые поля под единой прозрачной крышей. Такое их качество окажется неоценимым для тепличных хозяйств, занятых выращиванием цветов и овощей. Схема тепличного поля — на рисунке.

Источник статьи: http://www.freeseller.ru/2871-konstrukcii-teplic-shatrovogo-tipa.html

Как собрать шатер своими руками

Содержание:

С приходом тёплых дней на даче сложно обходиться без шатра либо беседки. И если строительство беседки времени займёт достаточно, то шатёр можно соорудить за пару дней из имеющихся материалов. Как сделать шатер своими руками — пошагово в нашей статье!

Всё-таки хорошо летом на даче! Когда можно не только ухаживать за растениями и облагораживать свой участок, но и отдыхать. Вот здесь и пригодится шатёр. Он хорошо защитит от солнечных лучей, когда вы устроитесь на семейный пикник на свежем воздухе. Когда шатёр вам не нужен будет, он просто собирается и хранится в любой из хозяйственных построек.

Соорудить такое накрытие очень просто. Сделать это можно своими руками и из подручного материала.

↑ Устройство шатра, функции и свойства

Основным предназначением шатра является защита от солнца и небольшого дождя. Конструкцию можно легко собрать и разобрать, она переносится на любое место на вашем участке. Практически всегда в качестве каркасных стоек используют трубы или профиля из металла или алюминия. Также применяют и пластиковую трубу, которая защищена водонепроницаемой пропиткой.

От материала, из которого возводится сооружение, зависят и функции конструкции.

Если в качестве накрытия используют ткань, то назначение шатра заключается в оберегании людей от палящего солнца. Конструкция с водоотталкивающим материалом будет защищать ещё и от дождя.

Сейчас выпускают материал с полиэтиленовым покрытием. Но, такая ткань плохо пропускает воздух. Летом под таким накрытием жарко. Распространены варианты с москитной сеткой. Такое накрытие защищает и от вездесущих комаров, и от палящего полуденного солнца.

Встречаются шатры, которые различны по размерам и по назначению:

• стационарные либо разбирающиеся;
• изготовлены они как палатка, беседка либо тент;
• у шатров может быть 4 и 6 граней – это конструкция имеет форму квадрата или шестиугольника, а также 8 либо 10 граней – это будет многогранная конструкция.

Важно! В любом шатре должно быть не меньше 3 стен, которые будут служить защитой. Их шьют из плотной ткани.

Чтобы вход в сооружение защитить от насекомых, впереди вешают сетку.

Преимущества защитной конструкции:

• шатёр очень лёгкий (особенно из алюминиевого каркаса);
• монтаж простой и быстрый;
• цены на материалы доступные;
• шатёр мобильный: его переносят или перевозят;
• большие размеры покрытия защищают от солнца, а опущенные вниз стороны защищают от ветра;
• его удобно разбирать и хранить;
• покрытие можно сшить из ткани различных оттенков;
• для изготовления конструкции есть выбор материалов.

↑ Разновидности

На своём приусадебном участке устанавливают дачники такие шатры:

1. Тент. Всего четыре опоры, и лёгкое и компактное сооружение готово!
2. Беседка в виде шатра. Стенок у такой конструкции может быть несколько (от 4 и до 10). Беседка имеет дополнительные удобства: открывающиеся окошки, перегородки внутри, противомоскитные сетки. Часто используют шатёр-беседку и в прохладное время года.
3. Шатёр походный. Используют для походов на природу. Защищает от атмосферных осадков и солнца. Чтобы сооружение не унёсло ветром, оно обычно оснащёно растяжками.
4. Павильонный шатёр. Вот в этом шатре есть где разгуляться! Используется для проведения всевозможных мероприятий и встреч с большим количеством людей.

Чтобы выбрать «правильный» шатёр для своей дачи, воспользуйтесь советами:

1. Небольшая конструкция на 4-х опорах подходит для семьи из 4-5 человек. Такой шатёр быстро складывается и переносится.
2. Если ваша семья часто путешествует, то надо брать с собой палаточный шатёр. У него разные функции: защита от дождя, солнца, можно в нём спать, есть и отдыхать.
3. Для домашнего использования на даче оптимальным будет сооружение с каркасом из металла. У него имеются раздвижные стенки-шторки из ткани. Боковые стенки снабжаются лёгкими москитными сетками.
4. Конструкции с угловыми решетками-опорами также используют на даче. Такие шатры можно применять в любую погоду, в том числе и зимой.
5. Универсальным шатром считается модель из металлического каркаса с водонепроницаемым накрытием. Конструкция быстро собирается, она удобна в путешествиях, её устанавливают и на неровностях.

↑ Дилемма: лучше беседка либо шатёр

У обоих сооружений много общего, есть плюсы и минусы у каждого.

↑ Беседка:

• бывает переносной или стационарной;
• под беседку требуется заливка фундамента либо установка основания;
• сооружение надёжное и прочное;
• можно пользоваться круглый год;
• для изготовления применяют прочный стройматериал;
• можно построить беседку любой формы;
• нельзя перевести;
• возведение и установка занимает 7 дней.

↑ Шатёр:

• возводят как разборным, так и стационарным;
• фундамент не требуется;
• при порывах ветра разборное сооружение способно улететь;
• используют в тёплые месяцы;
• используют для накрытия и боковых стенок прочную, но лёгкую ткань;
• имеет разнообразную форму;
• перевозится даже в авто;
• на возведение надо несколько часов.

↑ Подготовительные работы

Даже тем дачникам, которые не любят чертежи, придётся сделать замеры и спроектировать шатёр на бумаге. Специалисты считают, что самой простой конструкцией шатра является сооружение из деревянных брусьев. Самой простой будет конструкция с односкатной крышей. Именно возведение такого шатра и будет рассмотрено дальше в статье.

Подбор материала учитывает такие качества для каркаса: прочность, надёжность. Для опор есть несколько вариантов: клееный брус, из досок выбирают ель или сосну, реже пихту или дуб.

Для накрытия шатра используют такие материалы:

1. Специальную ткань для тентов. Это полиэстерная сетка, решётки которой наполнены поливинилхлоридом. Этот материал непроницаем к воде.
2. Палаточный материал. Изготовлен он из полиэстера. Ткань трёхслойная, внешние слоя состоят из нитей нейлона и полиэстера, а внутренний слой состоит из ПВХ пропитки. Имеются подвиды материала: оксфорд, таффета, тефлон с хлопком.
3. Плащёвая ткань. Очень прочный материал, хотя и тонкий, изготовлен из полиэстера. Для накрытия шатров применяют плотную плащёвку на мембране, которая отталкивает воду и не пропускает воздух.

↑ Что надо для создания шатра

Конструкция у нас с деревянным каркасом. Что ещё надо поискать в своём гараже или прикупить:

• брус, длиной 240 и 270 см (диам. 5х5 см);
• доски, высота 3–4 см;
• материал на стенки и крышу;
• уголки из металла;
• инструменты понадобятся: уровень, размёточная нить, коловорот;
• саморезы, желательно электрический шуруповёрт;
• на цементный раствор: вода, песок, цемент.

↑ Поэтапная постойка шатра

Процесс его постройки состоит из таких этапов:

1. Вначале для возведения шатра надо подобрать место. С этого участка убирается мешающая строительству растительность. Также надо проследить, чтобы не было мусора и камней. Для опор (ножек шатра) размещаются колышки, и натягивается нить. Размеры смотрите по своему чертежу.
2. Проверяется ровность углов. Далее с помощью коловорота или обычной штыковой лопаты выкапываются ямы. Глубина – до 45 см. Углубление надо для установки опор.
3. Брус и доски надо заблаговременно загрунтовать. Они должны хорошо просохнуть. Подготовленные брусья размещают по углублениям и утрамбовывают грунтом. Чтобы сооружение было устойчивее, можно залить цементным раствором.
4. Крышу надо сделать односкатной. Для этого с одной стороны 2 стойки должны быть установлены выше на 25 см, чем опоры на противоположной стороне.
5. Для связки конструкции между брусьями внизу и вверху закрепляются горизонтально поперечные доски. На поперечины сверху укладывается обрешётка из дерева. Она нужна, чтобы материал не провисал в середине.
6. Для основы сооружения можно использовать несколько вариантов. Например, сделать пол из дерева. К нижней обвязке прибиваются для этого доски. Можно выложить основание тротуарной или керамогранитной плиткой. А ещё используют в качестве пола утрамбованную щебёнку или камень. Стильно и по-современному смотрятся полы в шатре, которые выложены искусственным или естественным рулонным газоном.
7. Чтобы шатёр можно было использовать много лет, все деревянные детали обрабатываются антисептиком, антибактериальными и противогрибковыми препаратами. После просушки их красят либо масляной краской, либо водоотталкивающим лаком. Только такая обработка позволит шатёр эксплуатировать долго в дождь, снег и под солнечными лучами.
8. Далее из ткани, которая куплена для накрытия, шьются боковые стенки и крыша. Их размеры должны соответствовать размерам боковых стенок. Если нет возможности сшить самостоятельно, то отдают в ателье. В основном шатёр используется летом, когда днём и вечером много мух и комаров. Поэтому лучше для боковых стенок использовать противомоскитную ткань. Сетка хорошо и воздух пропускает, и не проникнут внутрь насекомые.

↑ Как сделать основание под шатер на дачном участке

Основа для конструкции бывает любой и зависит от разновидности шатра, его веса, а также других моментов. Но, есть общие правила, которых стоит придерживаться:

1. Если шатёр возводится из металлического каркаса либо скелет состоит из пластиковых труб, то надо четыре плиты из бетона с отверстиями разместить по углам выбранного участка. Эти плиты будут основанием шатра. В отверстия вставляются трубы из металла или пластика. А к каркасу потом привариваются горизонтальные поперечины.
2. Если шатёр стационарный либо разбирается на элементы, то обычно основание делают из тротуарной плитки. Это и красиво, и быстро. Плитка прочная, укладывается она быстро, к морозу, снегу и дождю устойчива. И если ваш шатёр разборной, плитка останется на будущий год. Вам останется только на основание установить конструкцию.
3. Отличным вариантом является для основания и натуральный камень. Камень укладывают на раствор из цемента и песка. Если сооружение на зиму разбирается, камень без проблем перезимует.
4. Пол можно соорудить из древесины. Только надо учитывать, что срок эксплуатации будет меньше, чем у камня или у плитки. К тому же деревянный настил нельзя укладывать на землю, как, к примеру, тротуарную плитку. Древесина подвержена гниению от влаги, от нашествия дождевых червей и короеда. Если вы решили установить деревянное основание, то его надо укладывать на опоры из металла или бетона.
5. Если брус или металлический уголок будут утрамбовываться в грунт, то в качестве основания можно купить газон. Это покрытие стоит не очень дорого. Оно выполнит роль ковра в шатре. Продаются как натуральная дернина, так и искусственная трава. Искусственный газон на зиму сворачивается и хранится в помещении.

↑ Чем закрепить шатёр, чтобы он не улетел

Вариантов закрепления шатра несколько. Они зависят от разновидности конструкции и материала каркаса:

1. Если сооружение возводится с деревянными стойками, то их устанавливают на земле несколькими вариантами: основы заливают бетоном, стойки устанавливают на столбчатое либо ленточное основание, на фундамент из древесины. Можно и не использовать цементный раствор, а просто засыпать стойки в землю и хорошенько затрамбовать.
2. Стойки каркаса из металла вбивают глубоко в грунт. Конструкция получится прочной и устойчивой, так как она лёгкая по весу.
3. Если шатёр будет установлен на асфальтированное основание, то привариваются «пятки». Их приваривают внизу у ножек металлического каркаса. Так же они будут служить и дополнительными опорами. Для надёжности крепления «пятки» прибивают дюбелями к асфальтированной поверхности.

↑ Видео как собрать шатер своими руками

Шатёр относится к лёгкому и удобному сооружению. Для летнего отдыха на дачном участке он просто незаменим. Устанавливается разборной шатёр очень быстро. А места на дачной территории много не займёт.

Шатёр на каркасе из металла удобно брать с собой в поход либо в автопутешествие. А когда шатёр возводится на даче и устанавливается в нём садовая мебель и мангал, то можно отлично отдохнуть в кругу друзей или семейства.
