Односкатная беседка с кирпичным мангалом

Беседка с мангалом и печкой из кирпича

Садовая беседка – это уютная и комфортная летняя площадка, где можно насладиться окружающей природой. При выборе конструкции важно учитывать не только ее формы и размеры, но и строительные материалы, используемые для возведения беседки. Кирпич – это качественный материал для создания солидных и благородных построек. Беседка с мангалом и печкой из кирпича – это место, где можно не только отдохнуть, но и приготовить покушать, собрав семью за обеденным столом на свежем воздухе.

Достоинства и недостатки кирпичных сооружений

Беседка из кирпича – это устойчивая и монолитная постройка, имеющая следующие преимущества:

• Привлекательный внешний вид, благодаря чему конструкция не нуждается в дополнительной наружной облицовке.
• Высокая прочность.
• Длительный срок службы.
• При желании можно провести отделку натуральным или искусственным камнем, декоративной плиткой, штукатуркой и так далее.
• Проект беседки из кирпича дополняет ландшафтный дизайн участка, а также частный дом в независимости от того, в каком стиле они выполнены.
• Отсутствие ограничений по выбору кровельных материалов. Прочные и устойчивые кирпичные стены способны выдержать любой вес, благодаря чему для кровли можно использовать, как гибкую, так и керамическую черепицу.
• Негорючесть материала – основной положительный момент при обустройстве печи и мангала.
• Возможность создания закрытой конструкции, которую можно эксплуатировать на протяжении всего года. При правильном утеплении и остеклении беседка будет теплой и комфортной даже в зимний период времени.

Однако кирпич, как и любой строительный материал не лишен недостатков, среди которых:

• Высокая стоимость конструкции и стройматериала.
• Большой вес, в результате чего нужно обустроить монолитный фундамент.
• Для строительства требуются специальные навыки и знания.
• Длительный процесс возведения конструкции.

С чего начать?

Как известно, любое строительство начинается с выбора проекта и его согласования. Чертеж будущей беседки из кирпича можно придумать и составить самостоятельно, воспользоваться готовыми эскизами из интернета или же заказать индивидуальный проект в строительной компании. Кроме этого, подготовленный проект нужно узаконить, обратившись в соответствующий местный орган. Если проигнорировать этот момент, то постройка будет незаконной, а значит, продать участок будет невозможно, более того, на домовладельца будут возлагаться штрафы, а постройку придется снести.

При самостоятельном планировании важно учесть вид очага и его месторасположение. К примеру, здесь можно установить небольшой переносной мангал, стационарное барбекю или же полноценную печь, выложенную из огнеупорного кирпича.

Строительство беседки с печью и мангалом из кирпича

Фундамент

Кирпич – это тяжелый строительный материал, исходя из чего, для сооружения беседки из кирпича потребуется надежное основание, представленное в виде ленточного фундамента. Если почва сухая и устойчивая, то для обустройства открытой беседки можно использовать столбчатый фундамент, сваи или монолитную бетонную плиту. Мы же рекомендуем использовать только надежный ленточный фундамент, для которого нужно вырыть траншею, глубина которой достигает песчаного слоя.

В оптимальном случае высота фундамента должна составлять полметра, при этом нужно учитывать наличие печки:

• Разметка территории с учетом габаритов беседки (участок должен быть на 0,2 метра длиннее и шире самой постройки).
• Снять верхний слой почвы, очистить от сорняков и обработать химическим раствором.
• Вырыть траншею.
• Создать «подушку» из щебня и песка.
• Сделать деревянную опалубку.
• Проложить арматуру.
• На месте, где будет установлена печь нужно сделать отдельный фундамент, глубина которого составляет порядка 0,2 метра, из которых 7 см – это слой песка и щебенки, а для армирования опалубки используется металлическая сетка.
• Залить оба фундамента бетоном и дать застыть.

Гидроизоляция

Пространство под полом должно впитывать влагу, не пропуская ее внутрь беседки. Именно для этого внутрь фундамента нужно засыпать песок, но его не достаточно. Защитить пространство от влаги можно, постелив на грунт плотную пленку или рубероид, защищающие беседку от влаги и прорастающей травы. Поверх песка укладывается щебенка, которую также нужно накрыть изоляционным материалом. Кирпич не должен контактировать с бетоном, иначе он начнет отсыревать, поэтому между фундаментом и кирпичной кладкой также нужно проложить слой гидроизоляции.

Кирпичная кладка стен и колон

Что касается кладки кирпича, то она производится таким же образом, как и при обычном строительстве. Единственное, что нужно учесть для постройки открытого типа – наличие стока дождевой воды, которое делается с помощью небольших зазоров в первом ряду кладки. При обустройстве пола нужно сделать минимальный наклон в сторону стока (противоположную от места очага). Второй ряд кирпича кладется всплошную, после чего идет смещение последующих рядов на полкирпича.

Для обустройства колон нужны металлические опоры (трубы), которые заранее утапливаются в фундамент, а затем обкладываются кирпичом. Также можно создать частичную стену, верхнюю часть закрывают металлической ковкой, текстилем или деревянными решетками. Со стороны очага нужно сделать сплошную стену, исключив задувание ветра и попадание атмосферных осадков.

Укладка печи

Для создания печи на фундамент выкладывают огнеупорные и экологически безопасные кирпичи, кроме того, все элементы, используемые для кладки, не должны выделять токсичных веществ. Раствор для кладки – смесь глины и песка, где их соотношение зависит от жирности глины. Перед началом строительных процедур кирпич нужно замочить в воде, благодаря чему он будет лучше цепляться к раствору.

Проект печи нужно проработать отдельно, так как любая неточность влияет на качество работы. Конструкция может иметь одну или несколько топок, рабочую и разделочную поверхность, мойку и шкаф для хранения посуды. В верхней части конструкция должна переходить в трубу, дымоход располагается выше уровня кровли, сверху его закрывают металлическим «зонтиком», защищающим пространство от осадков. Следующий шаг – подведение необходимых коммуникаций и отделка поверхности очага керамикой или штукатуркой.

Крыша и кровельные работы

Финальный этап – установка крыши, лучше всего отдать предпочтение односкатной или двускатной конструкции. Что касается выбора кровельных материалов, то ограничений здесь нет, а единственный нюанс – это необходимость отверстия под дымоход, которое нужно тщательно изолировать оцинкованным железом. В качестве кровельного материала лучше всего смотрится металл, гибкая и керамическая черепица. Сделать беседку зимней можно, застеклив окна и утеплив стены, пол и потолок. Что касается напольного покрытия, то оно может остаться бетонным, выложенным из кирпича или тротуарной плитки.

Источник статьи: http://krov-torg.ru/besedka-s-mangalom-i-pechkoj-iz-kirpicha/

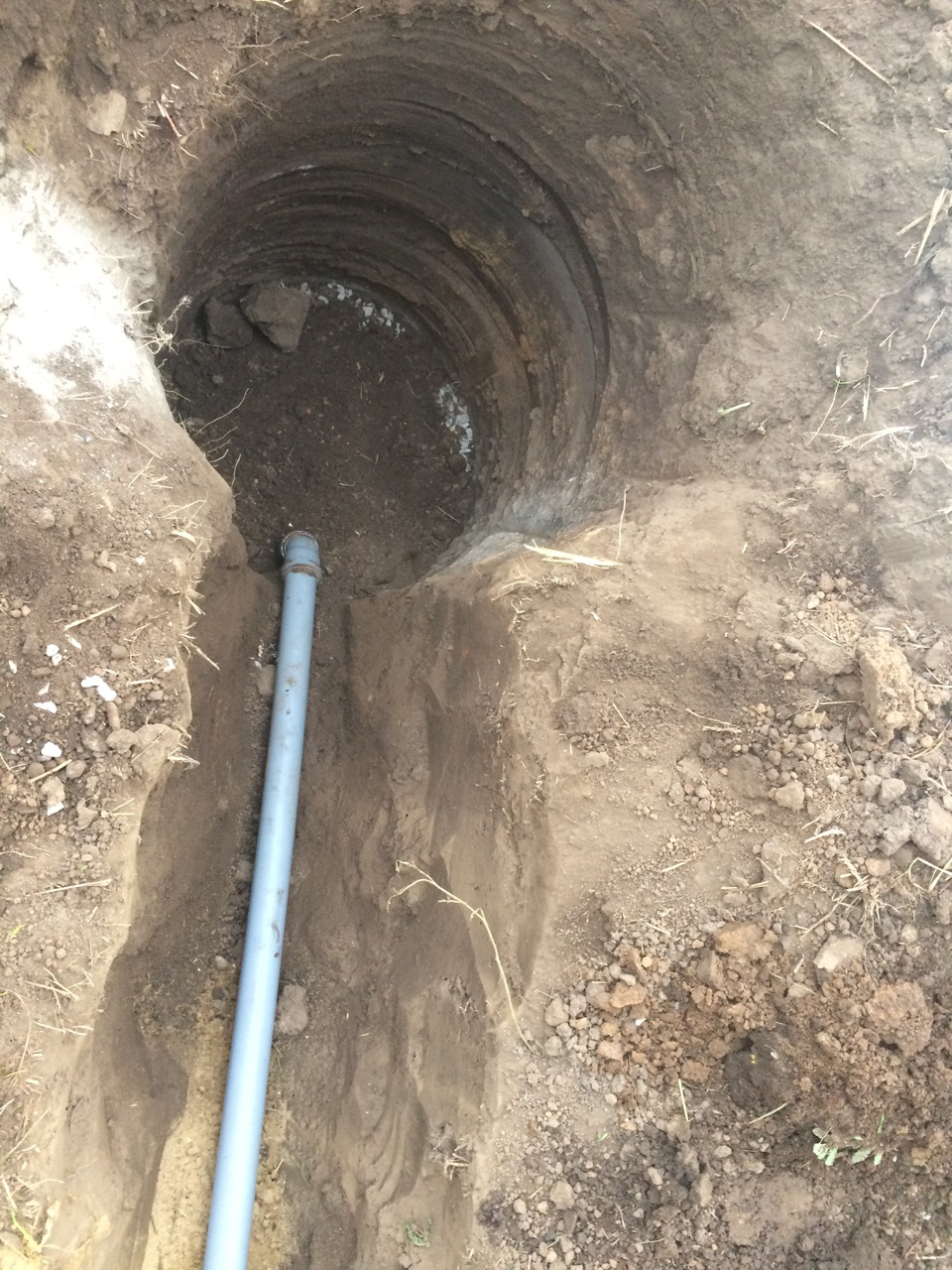

Communities › Сделай Сам › Blog › Беседка 6х3.3 с односкатной крышей (с кирпичным мангалом). 11. Место под слив

Comments 75

ФФФФФикня…просто закопал деньги…если расход воды небольшой, то достаточно 5 колес от еврофуры и кирпичами переложить…если расход большой, то втройне фикня…и бочка эта сгниет, и толку от такой конструкции не будет

блин ну тут уж сто лет живи сто раз учись… в след раз по вашему совет сделаю

Сейчас в маслянной промышленности используют подобные пластиковые бочки. Вот такую бы Вам закопать, она точно никогда не сгниет и не поржавеет

ее сплющит грунтом нужно армировать распоркой любой

Блин хорошая, компактная, рабочая система, все довольно грамотно…
если я все уловил, дна в бочке нет, если на дне ямы такая-же щебенка как сверху на бочке это еще приятней, боковые отверстия можно было сделать чуть больше в диаметре, но так как дна нет, они идут просто как вспомогательные и ничего страшного с ними не будет, а по поводу промерзания грунта в полтора метра, я так понимаю что в тот момент когда грунт промерзнет на данную глубину врядли кто-то будет сидеть в беседке жарить шашлык и пользоваться обильно водопроводом на улице! А если это дренаж с крыши, то тем более водичка в такие морозы никуда не течет. Ах да, единственное что я бы сделал, облил бы хорошей краской в пару тройку слоев, чтоб подольше бочка не гнила…

все верно. а поповоду покраски бочки можно было да еще покрасить но сошлись только на покраски дырок

Да я почитал запись в БЖ про беседку, и видел начало обработки самой ямы, там вобще вопросов не возникает)))) И беседка четкая получилась))) Так что палец в верх тебе)))

И все таки меня мучает вопрос, в комментариях нигде не увидел, ЧЕМ ОТВЕРСТИЕ ТАКОЕ КРАСИВОЕ В ЗЕМЛЕ СДЕЛАЛ?)))

Рыли колодец мне и попросил яму капнуть. Копали манипуляторм

Классно молодцы! Теперь надо обмыть чтоб сто лет простояло)))

еще не закончена… и прям сразуобмыть на сумму превышающую сумму постройки беседки )))

Ну зачем так)) Просто по окончанию сделать шашлычок и под хорошую водочку насладиться содеянным.
Я так сделал когда навес себе сварил)))

ага… думаю так и сделаем… вот теперь думаю как мангал выкладывать

У меня товарищ тоже долго над этим думал, а потом нашел где-то в нете коптильно-мангальный комплекс, довольно компактный и удобный))) штука классная))

ага… думаю так и сделаем… вот теперь думаю как мангал выкладывать

sedora.ru/barbecue_grill_with_oven вот у него что-то типа такого, только слева мангальчик побольше, а справа не «барбекюшница» а коптилочка)))

Я так понимаю что слив этот организован не для отвода дождевых стоков (труба ух очень малого сечения для этих целей).
Больше похоже на слив от раковины в беседке .
В любом случае глубина промерзания тут ни какой роли наверно не играет .Ну если это только летняя эксплуатация .
А за экологию покусывать автора дело пустое .
Абсолютно согласен с soliger.

Много лет подобный слив проработал у меня дома .

Какова стоимость проекта на сегодня уже?

материалы дерево — 30+10 проф лист

думаю в районе 20 остальные затраты (с покупкой инструмента)

ну вот де-то 70 000 — 80 000

Был у меня подобный слив на кухне, продержался 2 года, после этого вода стала уходить из полной бочки на протяжении недели. Плюнул и вкопал бетонное кольцо. Труба выходила из дома на 5 см ниже уровня земли. Ничего не промерзло и не порвало. Ведь труба обычно пустая а не в воде. А вообще, как сказал знакомы ассенизатор — лучше из кирпича построить с максимально большой площадью. По его опыту был дед у которого кирпичный септик первый раз за 24 года чистился.

ключевой момент — диаметр слива — здесь 10 макс 15, из кирпича делают в кирпич сечение обычно — это уже большпя по диаметру труба, плюс она имеет свойство влагу впитывать (убирать)

Что за бред люди пишут! Причём тут глубина промерзания! Слив в беседке нужен в мокрое время года, до первых заморозков вода уйдёт и ничего застраиваться не будет!
Я по такому принципу делал слив летнего душа, только бочку использовал 100-120 литровую из-под сухого молока!

теоретик. =) у нас слив с теплицы (летняя есттсно эксплуатация) чтобы не подтапливало снаружи теплицу сделан был у соседа — осенью он точно также работает — вода уходит именно туда — уходит бочка за неделю, не быстрее, вокруг озеро всегда. не так примитивно как у автора — песка на 2 метра, но дажен этот объем рано или поздно заполняется.

Ну тык это от почвы зависит и объёма воды! У нас прекрасно вода уходит в грунт
С крыши дома, в дождь средней интенсивности, бочка 200-250л набирается минут за 25, а потом через край идёт и всё в землю — болота не бывает вокруг!)

Не-е-е-е-е народ, я поражаюсь, человек просто поделился опытом и идеей отвода воды в грунт, а тут устроили ему суд о загрязнении окружающей среды. Какая разница из-под чего бочка, в некоторых ваших машинах химии из мех.узлов вытекает большими количествами, чем в остатке этой бочки. По поводу порвет трубу — не порвет. Однозначно — грунт песчаный и атмосферные осадки без жира и т.п. не будут долго застаиваться в трубе. Рвет замерзшая вода, а не холодный воздух. Как-то так. Мастеру за работу большой респект и уважуха, МОЛОДЕЦ.
