Извещатель охранный газон 21

Изделие: «Газон-21».
Принцип действия: проводноволновый.
Децимальный номер документа: БАЖК.425142.017-02 РЭ.
Документ: руководство по эксплуатации.
Версия документа: 10.
Формат файла: pdf.
Скачать re-gazon21-v10.zip

Изделие: «Газон-21».
Принцип действия: проводноволновый.
Децимальный номер документа: БАЖК.425142.017-02 РЭ.
Документ: руководство по эксплуатации.
Версия документа: 9.
Формат файла: pdf.
Скачать re-gazon21-v9.zip

Изделие: «Газон-21».
Принцип действия: проводноволновый.
Децимальный номер документа: БАЖК.425142.017 РЭ.
Документ: руководство по эксплуатации.
Дата: 2008 г.
Формат файла: pdf.
Скачать re-gazon21-2008.zip

Изделие: «Газон-21».
Принцип действия: проводноволновый.
Децимальный номер документа: БАЖК.425142.017 РЭ.
Документ: руководство по эксплуатации.
Дата: —
Формат файла: doc.
Скачать re-gazon21.zip

Схема подключения «Газон-21»

Схема подключения дана для предварительного ознакомления и может отличаться от приведенной в руководстве по эксплуатации на изделие.

Вы можете заказать Каталог документации на технические средства охраны. Каталок содержит 5400+ документов на более чем 1800 технических средств охраны.
Перейти на страницу заказа Каталога.

Источник статьи: http://www.ktso-doc.ru/001nikiret/gazon21/re-gazon21.php

ГАЗОН-21 инструкция — двухпозиционное проводно-волновое средство обнаружения

Инструкция по эксплуатации

Настоящее руководство по эксплуатации БАЖК.425142.017 РЭ распространяется на исполнения БАЖК.425142.017 и БАЖК.425142.017-01 изделия « Газон-21 » (далее по тексту изделие) и содержит сведения о назначении, конструкции, принципе действия, технических характеристиках, составе изделия и указания, необходимые для правильной подготовки к работе и эксплуатации (порядок работы с изделием, техническое обслуживание, возможные неисправности и способы их устранения).
К обслуживанию изделия допускается персонал, прошедший обучение в объеме настоящего руководства и получивший удостоверение о проверке знаний правил технической эксплуатации и техники безопасности.
Уровень электромагнитного поля радиочастот, создаваемого изделием, соответствует ГОСТ 12.1.006-84 и не ограничивает работу обслуживающего персонала.
ВНИМАНИЕ! ВСЕ ВИДЫ РАБОТ С ИЗДЕЛИЕМ ГАЗОН-21 ВО ВРЕМЯ ГРОЗЫ ЗАПРЕЩАЮТСЯ!
В изделии используются технические решения по патенту № 2122238, Россия, МПК G08 B 13/24, приоритет от 16.12.93 г. и по заявке №2003119004 приоритет от 24.06.2003 г.

Изделие ГАЗОН-21 представляет собой радиоволновое (проводно-волновое) средство обнаружения и предназначено для блокирования протяженных рубежей охраны и периметров стационарных объектов со сложным рельефом и конфигурацией рубежа (допускаются повороты линии рубежа на угол до 900, подъемы или уклоны на угол до 400) и выдачи сигнала срабатывания при преодолении нарушителем блокируемого рубежа.
1.1.2 Изделие ГАЗОН-21 обеспечивает блокирование рубежей охраны в трех вариантах применения:
— 1 вариант – при установке линейной части изделия на участках без ЗГР (в том числе с использованием дополнительного физического препятствия из спирали АСКЛ);
— 2 вариант – при установке линейной части по полотну ЗГР, выполненных из металлической сетки или колючей проволоки;
— 3 вариант — при установке линейной части по верху ЗГР, выполненных из металлической сетки, бетона или кирпича.
1.1.3 Изделие ГАЗОН-21 состоит из БОС и двух БЗ, устанавливаемых на противоположных концах ПЛ, образованной ВП и НП. ПЛ и элементы ее крепления (стойки или консоли с кронштейнами из состава комплектов монтажных частей) образуют линейную часть изделия.
1.1.4 Установка изделия ГАЗОН-21 при различных вариантах применения и условная форма зоны обнаружения показаны на рисунках 1.1-1.3.
ЗОНОЙ ОБНАРУЖЕНИЯ НАЗЫВАЕТСЯ ОБЛАСТЬ ПРОСТРАНСТВА, ПРИ ПРЕОДОЛЕНИИ КОТОРОЙ НАРУШИТЕЛЕМ В УСЛОВИЯХ И СПОСОБАМИ, ОГОВОРЕННЫМИ НАСТОЯЩИМ РУКОВОДСТВОМ, ИЗДЕЛИЕ ФОРМИРУЕТ СИГНАЛ СРАБАТЫВАНИЯ.
1.1.5 Одно изделие обеспечивает блокирование одного или двух последовательно расположенных участков (длина участков может быть различной) с выдачей сигналов срабатывания раздельно по каждому участку.
При блокировании рубежей охраны, имеющих большую протяженность (в том числе замкнутых рубежей) изделия устанавливаются последовательно, а соседние БЗ соединяются между собой КВС в соответствии с рисунками 1.4 и 1.5.
1.1.6 Изделие предназначено для работы совместно с ССОИ, обеспечивающей регистрацию сигнала срабатывания в виде размыкания контактов выходных реле.

Устройство и работа ГАЗОН-21

1.4.1 Принцип действия изделия ГАЗОН-21 основан на зондировании широкополосными электромагнитными импульсами области пространства между ВП ПЛ и поверхностью земли .
1.4.2 Электропитание БЗ осуществляется по проводам ПЛ от БОС. Каждый из двух БЗ вырабатывает последовательность зондирующих импульсов и подает их в ВП ПЛ с одного конца. Пройдя через ПЛ, эти последовательности импульсов поступают на входы БОС. Появление человека в пространстве между ВП и поверхностью земли приводит к изменению амплитуды зондирующего импульса в этом проводе. В БОС принятый сигнал обрабатывается, и по изменению амплитуды принимается решение о выдаче сигнала «ТРЕ-ВОГА».

БОС выполнен в металлическом корпусе поз.6 с откидной крышкой поз.2 и имеет элементы для крепления на вертикальной поверхности: козырек поз.1 и пластину поз.12 с пазами. Внутри корпуса установлена панель поз.4, на которой закреплены печатные платы с элементами. На панели установлены:
— две колодки «ССОИ» поз.9 для подключения кабеля ССОИ;
— четыре клеммы поз.11 для подключения ВП и НП;
— скоба поз.10 для закрепления кабеля ССОИ;
— два индикатора «ТРЕВОГА» поз.8;
— кнопка поз.7 для выдачи сигнала вскрытия крышки поз.2;
— два переключателя «ЧУВСТВИТ.» поз.5;
— разъем «КОНТРОЛЬ» поз.3.
На корпусе БОС снизу установлены: ввод поз.15 для кабеля ССОИ, четыре втулки поз.17 для ВП и НП и клемма заземления поз.13 с болтом поз.14, для подключения заземляющего проводника, диэлектрические пластины поз.18 с отверстиями для ВП.
1.5.2 Общий вид БЗ приведен на рисунке 1.7.
БЗ выполнен в диэлектрическом корпусе поз.2, на котором установлена пластина поз.1, имеющая отверстия для крепления к вертикальной поверхности, а также для крепления на стойке диаметром 14 мм при помощи скобы из комплекта принадлежностей.
На основании поз.7 установлены разъем «СИНХР» поз.8 для подключения КВС, клеммы поз.4 «НП», «Л1», «Л2», «Л3» и « ».
На хвостовики клемм «НП», «Л1», «Л2», «Л3» внутри корпуса поз.2 распаяна плата поз.3.
Подключение НП производится под гайку поз.5 к клемме «НП», провода заземления — к клемме « », ВП — к одной из клемм «Л1»

Да, это то что мне надо, скачать инструкцию на двухпозиционное проводно-волновое средство обнаружения ГАЗОН-21

Источник статьи: http://www.idsas.ru/page.php?al=gazon_21_instrukcija

Извещатель охранный газон 21

Предназначено для блокирования протяженных рубежей охраны и периметров стационарных объектов со сложным рельефом и конфигурацией рубежа и выдачи сигнала срабатывания при пересечении нарушителем блокируемого рубежа. Изделие обеспечивает блокирование рубежей охраны на поверхности земли, вдоль заграждений (ЗГР), выполненных из металлической сетки и колючей проволоки или верха заграждений, выполненных из металлической сетки, бетона, кирпича.

Изделие содержит в своем составе блок обработки сигналов(БОС), два блока задающих (БЗ) устанавливаемых на противоположных концах проводной линии (ПЛ), образованной верхним (ВП) и нижним проводами (НП). Одно изделие обеспечивает блокирование двух последовательно расположенных участков с выдачей сигнала срабатывания раздельно по каждому участку. При блокировании рубежа длиной более 500м необходимо установить два и более изделий. Для исключения взаимного влияния изделий друг на друга необходимо БЗ на соседних участках синхронизировать.

БОС и БЗ соединяются друг с другом двухпроводной линией, формирующей объемную зону обнаружения. Верхний провод линии, закрепляется на высоте 1,5…1,8 м над поверхностью земли или размещается на верхней части заграждения в виде козырька под углом 45° или вертикально с помощью комплектов монтажных частей Нижний провод прокладывается по поверхности земли и прикапывается для исключения перемещений. Зона обнаружения формируется между верхним проводом и поверхностью земли или верхней кромкой ЗГР. Изделие подключается к системе сбора и обработки информации (ССОИ) через БОС. Комплекты монтажных частей для установки БОС и БЗ и комплект проводов поставляются отдельно.

Сопряжение зоны обнаружения с рельефом местности, конфигурацией рубежа и периметровых заграждений

Соответствие всем требованиям по электромагнитной совместимости ГОСТ Р 50009-2000 для технических средств охранной сигнализации и ГОСТ Р 50746-2000 технические средства для атомных станций

Устойчивость к помехам от растительности, ветра, дождя, снега, тумана

Устойчивость к помехам от мелких животных и птиц, передвигающихся по кромке заграждения, а также движения всех видов транспортных средств вблизи заграждения

Устойчивость к электромагнитным полям промышленной частоты с напряженностью до 15 кВ/м

Отсутствие необходимости сезонных подготовок местности

Блокирование двух независимых участков рубежа с раздельной обработкой сигналов и выдачей сигналов тревоги раздельно по каждому участку

Грозозащита внешних цепей

Дистанционный контроль работоспособности

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур, °С

Относительная влажность воздуха при температуре +35 °С, %

Интенсивность дождя, мм/ч

Скорость ветра, м/с

Травяной и снежный покров высотой, м

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общая длина блокируемого рубежа, м:

Длина каждого участка блокируемого рубежа, м

Источник статьи: http://www.ktso.ru/katalog/pwso/gazon21/gazon21.php

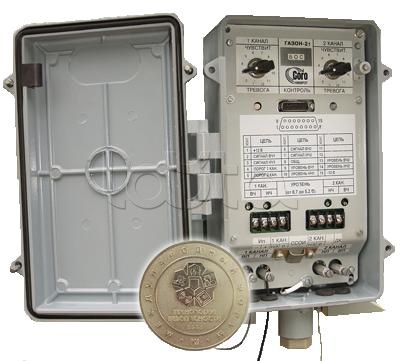

Средство обнаружения проводноволновое Никирэт ГАЗОН-21 БАЖК.425142.017-02

Товара нет в наличии. Предлагаем вам похожие товары

• Полисервис ИД-40-312 1 000 ₽ В наличии
• Полисервис ИКС-1 3 215 ₽ В наличии

Описание Никирэт ГАЗОН-21 БАЖК.425142.017-02:

Формирование объемной зоны обнаружения на протяженных рубежах охраны и периметрах объектов:

на местности без заграждения и над препятствием из спирали АСКЛ (АКЛ);
по полотну заграждений из металлической (сварной) сетки или колючей проволоки;
над заграждениями из железобетонных плит, кирпича, металлической сетки, решетки;
вдоль заграждений из железобетонных плит, кирпича, металлической сетки, решетки на расстоянии не менее 1,5 м от них;
на стенах и крышах зданий.

Обеспечивает блокирование двух участков с выдачей сигнала срабатывания раздельно по каждому участку. Изделие формирует объемную зону обнаружения вдоль двухпроводной линии между верхним проводом и поверхностью земли или верхней кромкой заграждения. Верхний провод линии закрепляется на диэлектрических стойках на высоте 1,5. 1,8 м над поверхностью земли или размещается на верхней части заграждения в виде козырька под углом 45° или вертикально. Нижний провод прокладывается по поверхности земли и прикапывается для исключения перемещений.

Замещает ранее выпускаемые изделия «Уран-М» и «Газон-2».
Решает задачу блокирования участков местности и заграждений:
— расположенных вблизи автодорог и железнодорожных путей;
— на энергетических объектах с высоким уровнем электромагнитных помех.
Возможность эксплуатации изделия на объектах со сложным рельефом местности. Не требует выкашивания травы и уборки снега.
Соответствует требованиям к оборудованию, поставляемому на объекты использования атомной энергии, не влияет на ядерную и радиационную безопасность.
Дистанционный контроль работоспособности.
Грозозащита внешних цепей.

Купить Никирэт ГАЗОН-21 БАЖК.425142.017-02 в компании Layta по привлекательной цене. Никирэт ГАЗОН-21 БАЖК.425142.017-02: описание, характеристики, отзывы покупателей, фотографии и сопутствующие товары. Широкий выбор товаров категории Извещатели охраны периметра на сайте Layta.ru.

Характеристики Никирэт ГАЗОН-21 БАЖК.425142.017-02:

Описание представленного продукта содержит справочный характер и может отличаться от технической документации производителя. Советуем вам при оформлении заказа проверять наличие выбранных вами функций и свойств. Если вы выявили отклонения в описании, то вы всегда можете об это сообщить – отметив ошибку и нажав кнопки клавиатуры SHIFT + ENTER

Источник статьи: http://www.layta.ru/nikiret-gazon-21-bazhk-425142-017-02.html

Извещатель охранный газон 21

1 Особенности применения технических средств обнаружения для охраны огражденных территорий и открытых площадок

2 Обзор перспективных технических средств обнаружения, основанных на различных физических принципах, для охраны огражденных территорий и открытых площадок

2.8 Проводноволновые средства обнаружения

3 Выбор и применение перспективных технических средств обнаружения, основанных на различных физических принципах, для охраны огражденных территорий и открытых площадок

4 Типовые варианты применения средств обнаружения, основанных на различных физических принципах, в обычных условиях эксплуатации и при наличии внешних факторов, усложняющих их функционирование

Виды и сфера применения пиломатериалов forest64.ru.

2.8 Проводноволновые средства обнаружения

В большинстве случаев ЧЭ проводноволновых извещателей является пара расположенных параллельно проводников, к которым подключены соответственно передатчик и приемник радиосигналов.

Достоинством проводноволновых извещателей является независимость зоны обнаружения от профиля почвы и точное следование линии ограждения.

Другим достоинством этих извещателей является простота и небольшая стоимость ЧЭ. В качестве проводников ЧЭ используется провод полевой телефонной связи П-274М, который обеспечивает достаточную механическую прочность и стойкость к атмосферным воздействиям.

Передатчик формирует импульсный высокочастотный сигнал, создающий электромагнитное поле между проводниками. Вокруг проводящей пары («открытой антенны») образуется объемная чувствительная зона с поперечным сечением в виде эллипса, в фокусах которого расположены проводники. Расстояние между проводниками обычно составляет 0,4 м; при этом зона обнаружения имеет размер 0,5×0,8 м. При появлении нарушителя в зоне обнаружения сигнал на входе приемника изменяется, извещатель формирует извещение о тревоге.

ЧЭ устанавливают в основном двумя способами: на консолях по верху ограждения (рисунок 80) либо на изоляторах, непосредственно на ограждении.

Рисунок 80 – Установка ЧЭ проводноволновых извещателей

Установка ЧЭ по верху ограждения на консолях практикуется в отечественных извещателях «Уран-1М», «Липа-П», «Линия 200».

Эти извещатели достаточно надежно охраняют периметры. Извещатели настраиваются на обнаружение объектов массой не менее (30±10) кг. Поэтому извещатели не выдают ложную тревогу при попадании мелких животных в зону обнаружения и при посадке птиц на проводники. Извещатели не формируют извещение о тревоге при проезде транспорта на расстоянии более 3 м от охраняемого периметра, устойчивы к воздействию сильного дождя (до 40 мм/ч), снега, града. Длина охраняемого участка для этих извещателей составляет до 250 м.

Недостатком такой установки ЧЭ извещателей является возможность выдачи ложной тревоги от вибрации проводов. Поэтому извещатели устанавливают на любых «жестких» ограждениях (кирпич, бетон, металл). Расстояние между соседними стойками (кронштейнами) должно составлять от 5 до 7 м, в районах с сильными ветрами рекомендуется уменьшить расстояние (от 3 до 5 м).

Существует другой вариант установки проводноволновых извещателей: верхний провод прокладывают на диэлектрических стойках по верху ограждения на высоте от 1,5 до 2,0 м, а нижний – по земле или углубляют в грунт (от 0,03 до 0,05 м). Ширина зоны обнаружения на грунте составляет 3,0 м.

Такая установка предусмотрена для извещателей «Плющ», «Импульс-11» и «Газон-21». Длина охраняемых участков составляет соответственно 200 м («Плющ»), 250 м («Импульс-11), 500 м («Газон — 21»).

Извещатель «Газон-21» предназначен для охраны двух участков длиной до 250 м каждый. На рисунке 81 показан БО извещателя и верхний проводник ЧЭ.

Рисунок 81 – Извещатель «Газон-21»

На рисунке 82 показана установка ЧЭ извещателя «Газон-21» в трех вариантах.

Производитель (НИКИРЭТ) утверждает, что извещатель при такой установке надежно функционирует при высоте снежного и травяного покрова до 1,0 м.

Диапазон рабочих температур — от минус 50 до плюс 50 ° С.

Рисунок 82 — Варианты установки ЧЭ

Охранный извещатель Intelli-FIELD компании Senstar одновременно может использоваться в качестве инженерного заграждения. Он включает в себя четыре параллельных проводника, которые монтируются на отдельно стоящих мачтах. Проводники выполнены из нержавеющей стали. Они формируют зону обнаружения с поперечным сечением 1,0 м и высотой до 2,5 м (рисунок 83). Наращивание проводников до восьми позволяет защитить периметры высотой до 5 м при максимальной длине зоны до 150 м.

Рисунок 83 – Сечение зоны обнаружения

Зона обнаружения извещателя остается практически постоянного размера при различных погодных изменениях. Процессор извещателя автоматически регулирует выходную мощность генератора в зависимости от погодных условий, а также компенсирует эффект загрязнения изоляторов, поддерживающих провода. Извещатель обнаруживает нарушителя массой более 35 кг, перемещающегося со скоростью от 0,05 до 8,0 м.

Основным недостатком проводноволновых извещателей является недостаточная помехозащищенность при воздействии электромагнитных полей на ЧЭ, который фактически является распределенной приемной антенной.

В таблице А.3 приложения А приведены тактико-технические характеристики некоторых проводноволновых извещателей.
