Как сделать плуг

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Виды и классификация плугов

Есть несколько конструкций плугов:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Наиболее распространенные — лемешные плуги. Они использовались еще нашими предками и по сей день на большинстве полей работают они. Для вспашки тяжелых земель, участков с повышенной или недостаточной влажностью, используют дисковые плуги. Комбинированные и ротационные — более сложные в устройстве, подходят для возделывания целины. Чизельные — это особые устройства, которые не предусматривают оборот пласта. Их относят к плугам условно и применяют редко, особенно в частном хозяйстве.

По типу тяги плуги делят на несколько категорий:

Тракторные. На данное время это наиболее распространенный вид плугов. Они выпускаются под разные виды техники, в том числе и под малогабаритные минитрактора и даже мотоблоки.

Небольшой тракторный плуг

На конной тяге. Эта группа сегодня встречается редко. Обрабатывают такими плугами те участки, куда загнать трактор сложно или невозможно.

На канатной тяге. Используются в тех местах, куда даже конь не зайдет — на заболоченных участках, с большим уклоном и т.д.

И это еще не все. Есть еще классификация по назначению: общего и специального. Плуги общего назначения работают на большинстве освоенных земель. Среди плугов специального назначения есть:

• Для каменистых почв. Они имеют встроенные защитные механизмы (подъемные), которые не позволяют крупным камням повредить плуг.
• Оборотные. Имеют два одинаковых плуга в зеркальном отображении. Позволяют получить ровную поверхность без ярко выраженных горбов и борозд (гладкая вспашка).

Оборотные плуги — одно- и много- корпусные

Ярусные. Применяются для увеличения плодородности почв.

Это еще не все разновидности, но наиболее популярные и используемые. Отличаются они конструктивно, причем порой серьезно.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

• рабочие:
  • корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
  • нож — основная режущая часть;
  • предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;

  Устройство плуга общего назначения

вспомогательные:

• рама — основа, на которой все смонтировано, состоит из продольных брусьев, балок жесткости и распорок;
• опорное регулируемое по высоте колесо;
• навеска — система крепления к трактору или другому движущемуся средству.

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

• Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).
  • культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
  • полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
  • винтовые — хороши при возделывании целины — пласт оборачивают полностью;

  Виды корпусов лемешных плугов

Безотвальные. Используются в засушливом климате для сохранения влаги и в регионах с риском ветровой эрозии.

Вырезной. Пригоден для грунтов с небольшим пахотным горизонтом. Нижняя часть только рыхлится, не поднимаясь наружу, верхняя — снимается и отбрасывается на предыдущую борозду, в которой лежит взрыхленный при предыдущем проходе подзолистый слой.

С почвоуглубителем. Применяют в основном на малоплодородных землях. Почвоуглубитель рыхлит подзолистый слой, что способствует увеличению толщины плодородного слоя.

С выдвижным долотом. Используют на глинах, суглинках, почва с большим количеством камней. Долото, закрепленное на стойке перед лемехом не дает повредить режущую кромку. По мере стачивания, долото выдвигают вперед — для этого на нем есть специальные отверстия.

Дисковый тракторный плуг

Дисковый. С его помощью обрабатывают переувлажненные почвы, хорош он и при большом количестве корней.

Планируя сделать плуг своими руками, конструкцию корпуса плуга выбирают исходя из типа почвы и поставленных целей. Иногда выбор зависит от типа выращиваемых насаждений. Например, под корнеплоды требуется усиленное рыхление, которое ни один из приведенных выше плужных корпусов не дает. Тогда используется специальный — комбинированный. Он имеет укороченные отвал и лемех, а также ротор. При вспашке ротор дополнительно измельчает землю, которая поступает с лемеха.

Отвал

Плужный отвал — одна из рабочих частей плуга (составляющая корпуса). Его работа — отрезать от стенки пласт почвы, крошить ее и переворачивать (оборачивать). То есть, во многом от качества отвала зависит насколько хорошо будет подготовлена почва. При самостоятельном изготовлении плуга это стоит помнить.

Форма и чертеж отвала из листовой стали толщиной 3 мм

Изготавливают отвал из листовой углеродистой стали или специальной трехслойной. Имеет он сложную изогнутую форму, от которой зависит степень измельчения почвы и ее оборот. Конструктивно различают в плужном отвале грудь и крыло (носик).

Грудь отвала отрезает от стенки борозды пласт почвы, дробит ее, начинает оборачивать срезанный пласт. Крыло отвала заканчивает оборот. Как видите, основную часть работы выполняет грудь, потому и изнашивается, в среднем, в два раза быстрее. Потому делают отвал состоящим из двух частей. В таком случае при сильном износе грудь отвала можно заменить. Еще один нюанс: на заводе для снижения трения пласта о поверхность, ее полируют.

Типы отвалов

Есть четыре основные формы отвала, каждая из которых придает определенные характеристике вспашке:

• Культурный отвал. Хорошо крошит пласт и довольно полно оборачивает его. Применяется для вспашки больших площадей давно освоенных земель.
• Цилиндрический. Хорошо крошит почву, но плохо оборачивает. В результате растительные остатки в этом случае равномерно перемешиваются с почвой. Используют подобный отвал на легких почвах.
• Полувинтовые и винтовые. Оборачивают пласт полностью (растительные остатки укладываются корнями вверх), но очень плохо крошат. После вспашки плугом с таким отвалом, поле имеет ярко выраженные «волны». Перед посевом его необходимо дополнительно обработать — выровнять (бороны, фрезы и т.д.).

При выборе материалов, учтите, что и отвал и лемех должны иметь почти одинаковую толщину: допустимая величина «ступеньки» — 1 мм. Также очень небольшим может быть зазор на стыке лемеха и отвала — не более 0,5 мм.

Лемех

Чтобы изготовить плуг своими руками необходимо определиться с формой лемеха. Лемех — это част, подрезающая пласт земли, по нему также срезанный слой почвы поднимается и попадает на отвал. Для его изготовления используется высокопрочная закаленная сталь.

Располагают лемех следующим образом:

• к дну борозды под углом 22-30°;
• выбор угла наклона по отношению к плоскости борозды зависит от типа отвала:
  • для культурного отвала — 40°;
  • цилиндрического — 45°;
  • винтового и полувинтового — 35°.

Такое расположение дает наименьшее сопротивление при продвижении, при этом лезвие хорошо подрезает корешки, разбивает комки земли, которые скользят по его поверхности.

Формы лемехов

Лемехи бывают разной формы (на фото выше). Делая плуг своими руками, их выбирают в зависимости от типа почвы и сложности изготовления:

• Трапециевидный. Самый простой в изготовлении, хорош тем, что при его применении дно борозды получается ровным. Недостаток — быстрый износ и сложность при заглублении. Потому чаще всего трапециевидные лемехи используются на давно обрабатываемых землях. Чтобы компенсировать быстрый износ, на обратной стороне делают некоторый запас материала — магазин. При очередной его оттяжке часть запаса уходит.
• Зубчатый и с выдвижным долотом. Эти типы лемехов используют на тяжелых почвах (глина, суглинки) и там, где много камней.
• Долотообразный. Отличается наличием острого, выдвинутого вперед выступа-носика. Это выступ выдается в сторону поля на 5 мм и вниз на 10 мм. Подобный изгиб способствует тому, что плуг с таким лемехом лучше и быстрее заглубляется и идет ровнее. Для компенсации износа также делают «магазин» — запас длины. Применяют плуги с долотообразным лемехом на тяжелых почвах.

Из всех этих видов наиболее распространены долотообразные лемехи. Они более устойчивы в работе, с ними нет проблем при заглублении: плуг легко опускается на нужную глубину.

Размеры отвала из толстостенной трубы диаметром 50-60 мм (подойдет газовый баллон)

По мере износа, лемехи оттягивают- затачивают режущую кромку. Делают это регулярно, так как при тупом лезвии (ширина более 3 мм), сопротивление плуга возрастает в на 50%. Потому выгоднее вовремя осматривать и обслуживать оборудование.

Чертежи

Собираясь сделать плуг своими руками, необходимо иметь какой-то образец для подражания. Если есть старый плуг, можно сделать новые по его подобию. А если такого нет, пригодятся чертежи. Только учтите параметры своей техники, на которую будете его навешивать.

Плуг общего назначения на трактор (однокорпусный)

Детализация некоторых размеров.

Сборочный чертеж однокорпусного плуга Чертеж плуга с размерами

Видео-уроки по изготовлению плугов

Как выбрать мотокультиватор: рекомендации эксперта

Наступила весна, и многие загородные жители приступили к работам на приусадебных участках. Вспахать и разрыхлить почву, сделать грядки, «нарезать» борозды, удалить сорняки, подготовить землю к посадке овощей — при выполнении этих работ не обойтись без железных помощников. Заступы, рыхлители почвы, тяпки, лопаты — в последние годы к традиционному ручному арсеналу добавились моторизованные механизмы — культиваторы.

Чтобы сделать осознанный выбор мотокультиватора, который будет полностью соответствовать вашим требованиям, нужно рассмотреть следующие вопросы:

• Чем отличается мотокультиватор от мотоблока.
• Как выбрать мотокультиватор.
• Как правильно работать с мотокультиватором.

Чем отличается мотокультиватор от мотоблока

Именно этот вопрос необходимо задать себе в первую очередь при выборе железного помощника. Ведь зачастую, когда речь заходит о культиваторах, начинающие огородники не знают, что предпочесть: мотокультиватор или мотоблок. Чтобы внести ясность, а значит, сузить поле выбора, нужно разобраться, в чём заключается разница между этой техникой.

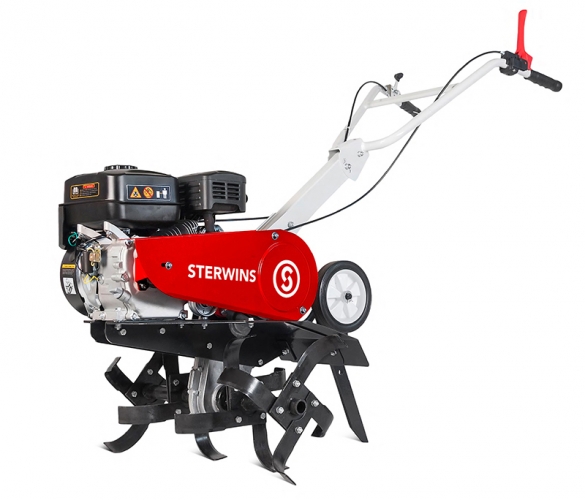

Мотокультиватор — слово, состоящее из двух частей: мото, т.е. мотор, и культиватор.

При этом, в отличие от вспашки земли, не происходит переворачивание (оборот) пласта. Т.е. культиватор при работе (вращении) стальных фрез разрыхляет землю. При этом он измельчает сорняки и уничтожает их корневую систему, равномерно перемешивает грунт с вносимыми удобрениями. Также в разрыхлённой почве лучше всходят растения, т.к. кислород, вода и удобрения беспрепятственно поступают к корням.

Если взглянуть на мотокультиватор, то первое, что замечаешь — отсутствие ведущих колёс. Перемещение механизма вперёд осуществляется за счёт вращения фрез, жёстко закреплённых на рабочем валу механизма. Т.е. фрезы одновременно являются и движителем, и рабочим инструментом.

Переходим к мотоблоку. Ключевое слово — блок — силовой агрегат, который приводит в действие или тянет за собой дополнительные навесные механизмы. Перемещение мотоблока осуществляется за счёт колёс, т.е. фактически мотоблок — это самоходное шасси.

Также мотоблок может иметь вал отбора мощности — элемент, обеспечивающий вращательное движение навесному оборудованию. Например, косилке для скашивания травы, снегоуборщику. Также мотоблок, если прицепить к нему тележку, может перевозить грузы весом в 200-300 и более кг.

Мотокультиваторы и мотоблоки стали популярными механизмами в хозяйстве многих дачников. Купить мотокультиватор, чтобы меньше работать лопатой, будет верным решением! Перед тем, как отправляться в магазин, где ведётся продажа мотокультиваторов, желательно определить, на каких почвах предполагается его использовать. Если предстоят работы по освоению нового участка, то надо выбирать более мощный механизм. Целину поднимать всегда тяжело. В том случае, когда предстоит обрабатывать огород, которому много лет, можно приобрести мотокультиватор полегче.

Помимо обработки почвы, мотоблок можно использовать как газонокосилку, для уборки мусора и листьев на участке, а зимой — для уборки снега. Хотя мотоблок стоит дороже мотокультиватора, сменные насадки и комплект навесного оборудования значительно расширяют его функционал. За счёт этого один механизм может заменить собой сразу несколько узкоспециализированных машин.

Несмотря на внешнее сходство – наличие рамы, двигателя, трансмиссии, элементов управления – мотоблок, в отличие от мотокультиватора, изначально предназначен для ведения тяжёлых и масштабных работ на участке большой площади. Поэтому его функционал и, что немаловажно, цена могут быть избыточны для обычного садовода-любителя.

Как выбрать мотокультиватор

Как уже говорилось выше, ключевым параметром, определяющим выбор моторизованного помощника, является тяжесть предполагаемых работ. Одно дело – обработать ухоженный участок от 5 до 10 соток, и совсем другое — «поднять целину» на площади в 15-25 и более соток. Требования к механизмам предъявляются совершенно разные. Таким образом, основной критерий выбора мотокультиватора – это площадь обрабатываемого участка.

Даже имея 25 соток, смотрим, какая часть из этой территории отведена под дом, дорожки, парковочные площадки, гараж, клумбы и грядки, т.е. определяем зонирование участка. Может оказаться так, что, несмотря на большую территорию, фактически, нужно обработать только 3-5 соток «лёгкой» почвы, а для этого не требуется мощное и высокопроизводительное оборудование.

Я задумал купить мотокультиватор, но пока не знаю, какую модель выбрать.

Мотокультиваторы различаются между собой: размерами, мощностью, типом двигателя (электрический, бензиновый, дизельный), размером обрабатываемой площади. Ещё один важный нюанс, который следует учесть при выборе мотокультиватора — это ширина и глубина вспахивания, иными словами — какой ширины и глубины полосу земли можно обработать за один проход. Чем мощнее двигатель культиватора, и чем шире зона захвата фрез, тем большую площадь земли можно обработать за один раз и тем самым уменьшить количество проходов. Ещё один частый вопрос наших пользователей — для чего мотокультиватору нужен обратный ход.

Реверс поможет отъехать с культиватором в начало борозды, если негде развернуться. Можно дать задний ход, если культиватор зарылся. Подобная функция незаменима при работе с тяжёлым культиватором на глинистой почве и целине.

Для упрощения выбора, условно, все культиваторы можно разделить на три основные группы:

1. Сверхлёгкие и лёгкие культиваторы. Они легкоуправляемые и маневренные. Это могут быть бензиновые — с мощностью от 1 до 1.5 л.с., электрические — от 750 до 1.5 кВт. Ширина захвата таких моделей не превышает 30 см. Они подходят для небольших площадей до 3-х соток, обработки почвы в междурядьях цветочных клумб, грядок в теплицах.

Лёгкие культиваторы с шириной захвата от 30 до 45 см, мощностью от 3.5 до 4 л.с. и глубиной обработки почвы до 25 см, с червячным или ценным редуктором, подходят для обработки участков площадью до 5 соток. В теплицах и в стеснённых условиях удобно пользоваться электрическими культиваторами. С таким устройством смогут справиться женщины и пожилые люди.

1. Средние культиваторы — мощностью от 4 до 5 л.с., шириной захвата до 80 см, подходят для участков площадью от 5 до 10 соток. С ними можно использовать навесное оборудование.

1. Тяжёлые культиваторы — мощностью 5-6 л.с., шириной вспахивания от 90 до 100 см, оснащены коробкой передач. Эти культиваторы предназначены для обработки площади более 10 соток и могут использоваться на целине. К таким моделям идёт наибольшее количество навесного оборудования.

Кроме этого, важным фактором, влияющим на выбор мотокультиватора, является возможность установки на него дополнительного навесного оборудования. Это может быть:

• Плуг. Используется для вспашки земли, отваливает её в сторону.
• Окучник (нарезчик борозд) – V-образный плуг с лемехом, формирующий борозды под посадку или засев овощей.
• Картофелекопатель. Выталкивает картофельные клубни из земли.
• Аэратор. Прокалывает отверстия в грунте для доступа воздуха, удобрений и влаги к корням растений.
• Металлические колёса-грунтозацепы. Они устанавливаются вместо фрез и увеличивают силу зацепления мотокультиватора с почвой. Это необходимо при работе с окучником, плугом или картофелекопателем.

Как правильно работать с мотокультиватором

Практика показывает, что любое, даже самое качественное и надёжное оборудование, нуждается в регулярном уходе. Чтобы мотокультиватор служил вам верой и правдой долгие годы, необходимо придерживаться следующих рекомендаций:

• При работе с мотокультиватором надеваем одежду, которая закрывает все тело, на ногах — прочная и устойчивая обувь, для защиты рук используем перчатки.
• Заправку бензинового или дизельного двигателя производим на открытом воздухе, а не в закрытом пространстве. Для двухтактных двигателей масло и бензин смешиваем в пропорциях, указанных в инструкции производителя.
• Перед тем, как завести мотокультиватор и приступить к работе, убираем с участка строительный мусор, проволоку, камни. Во время работы удерживаем мотокультиватор двумя руками. Ведём механизм плавно, с равномерной скоростью, не наваливаясь на ручки. Если фрезы резко остановились или замедлили вращение, нужно опустить рукоятки управления, чтобы остановить рабочий механизм. Это необходимо сделать, так как при резкой остановке фрез мотокультиватор по инерции может опрокинуться, продолжив движение вперёд.

• Работая с электрическим культиватором, для предотвращения перегрева двигателя, придерживаемся правила: 20 мин. работы, 20 мин. отдыха.
• Оставляя инструмент на длительное хранение (более 1 месяца), нужно очистить его поверхность и нанести смазку на детали, подвергающиеся коррозии. Маслом смазываются все движущиеся и вращающиеся детали. Из бензиновых мотокультиваторов необходимо слить все жидкости. Электрические культиваторы храним в чистом и сухом помещении.

Заключение

Следует помнить, что чем мощнее мотокультиватор, тем большую площадь он может обработать. Покупая мотокультиватор и другие механизмы для обработки почвы, в первую очередь, ориентируемся на площадь участка. На выбор мотокультиватора существенное влияние оказывает структура почвы и выращиваемые культуры. Поэтому выбираем мотокультиватор «под себя». Тщательно продумываем, для чего он нам нужен, какие работы предполагается выполнять.

При работе в стеснённых условиях мобильность и компактность мотокультиватора имеют решающее значение, т.к. позволяют работать в узких и труднодоступных местах.
